Resolución de un diagrama del circuito simple con una fuente de voltaje sencillo y resistencias en serie y paralelo (2 / 8 paso)

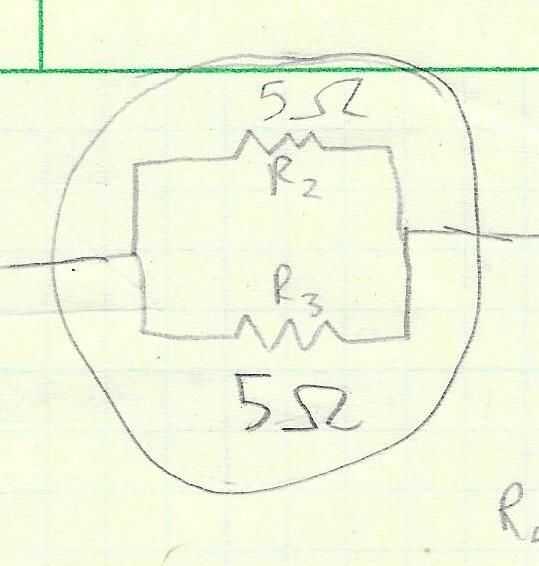

Paso 2: Reducir conjuntos de resistencias en una resistencia equivalente

Para encontrar la resistencia equivalente, tomar un conjunto de resistencias en serie o en paralelo y reducirlos a una resistencia equivalente usando las siguientes reglas.

  • Para resistencias en serie, agregue los valores de resistencia de cada resistor. R_t = R_1, R_2 + R_3 +...
  • Para resistencias en paralelo, utilizar la ecuación 1/R_t = 1/R_1, R_2/1 + 1/R_3 +... para resolver para la resistencia equivalente.
