Resolución de un diagrama del circuito simple con una fuente de voltaje sencillo y resistencias en serie y paralelo (6 / 8 paso)

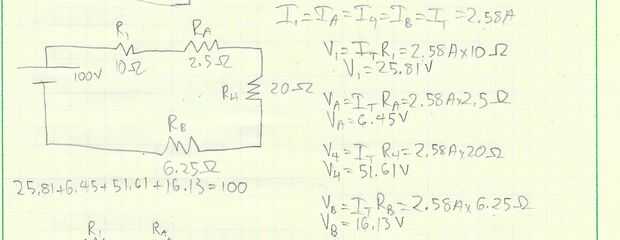

Paso 6: Trabajo de respaldo los diagramas con la información del circuito equivalente reducido a resolver para el consumo de energía, corriente y voltaje de cada resistencia

  • Comenzar con el diagrama de la segunda a la última.
  • Utilizar la información del circuito equivalente reducido para calcular información acerca de cada resistor, real y reducido.

Fractura había consolidada resistencias equivalentes en sus componentes originales. Utilizar reglas de Kirchhoff (abajo) para obtener información necesaria para resolver incógnitas de cada resistor.

  • Resistores en serie entre sí tienen la misma corriente.
  • Resistores en paralelo entre sí tienen la misma tensión.
