Paso 1: piezas impresas 3D

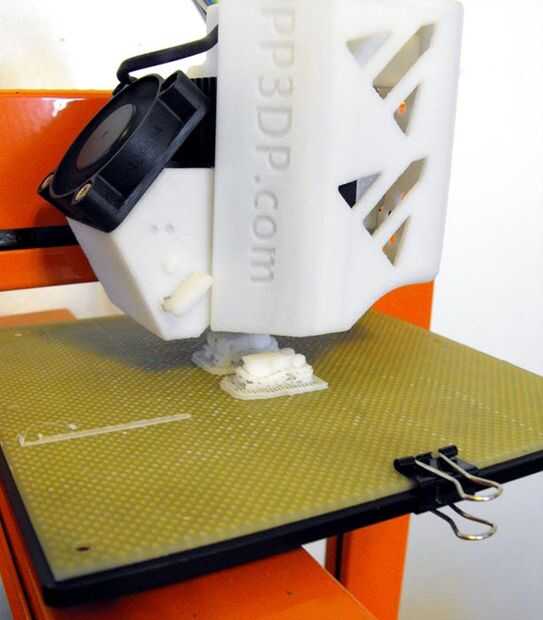

Has los archivos adjuntos para mi versión más reciente de las bisagras de este Instructable, no dude en imprimirlos tal cual o modificar a su gusto. He impreso correctamente estos archivos utilizando una impresora de Objet y una impresora Up3D, y estoy bastante seguro de que funcionaría bien con cualquier cosa que se puede sacar ABS. Estos archivos fueron diseñados originalmente con el 123D beta 9, pero he movido desde entonces les Inventor Fusion.
Si usted decide diseñar su propia, asegúrese de considerar el siguiente:
- Flexibilidad del Material - las partes internas necesitan flexionar un poco para que puede ajustar a
- Bisagra pivote libre - para proporcionar el movimiento libre, los agujeros de pivote en la primera que mitad de la bisagra deben ser un poco más grande que las clavijas circular en la segunda mitad. En esta versión hay una diferencia de .01mm entre los dos.
- Tamaño de primavera - dentro de la bisagra hay agujeros exactamente el adecuado diámetro y profundidad de los resortes que utiliza. Si usted está empezando desde cero, asegurar que sus resortes encajarán encontrarlos primero y diseño a su alrededor.
