Paso 3: Recoger las piezas

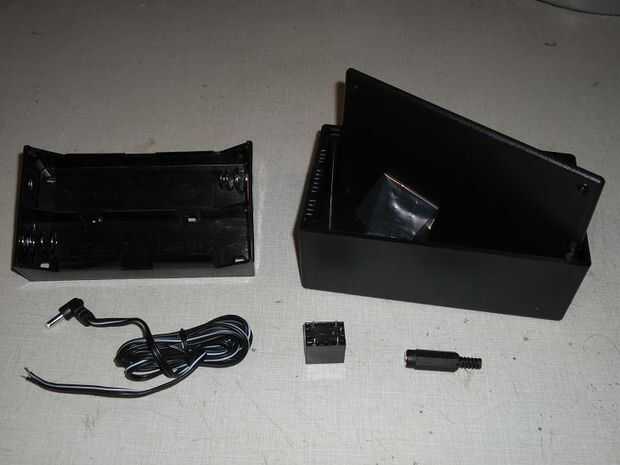

Recogiendo las piezas
A continuación, usted necesitará saber el tipo y tamaño del uso del conector en el adaptador de alimentación de la unidad base. Se necesita machos y hembras (plug y jack) versiones de este conector. Puede traer su adaptador de corriente a su tienda local de electrónica que tiene conectores de "prueba". Usted puede entonces prueba ajuste el conector para encontrar el tamaño adecuado. Dependiendo de lo que está disponible, a menudo se pueden encontrar los conectores con una longitud de cable ya conectado, que hace un poco más rápido montaje.
También necesita un soporte de la batería por el número apropiado de células D necesarios para ejecutar la unidad base. Cada célula de D proporciona 1,5 voltios. Así que si la unidad base necesaria 6VDC como mina, entonces necesitas un soporte de celular D que conecta las células D 4 en serie, proporcionando 6VDC (4 x 1,5 = 6). Si su unidad requiere 9VDC, entonces necesita un soporte conecta 6 D células en serie (6 x 1,5 = 9) y así sucesivamente...
Para este proyecto decidí utilizar las células D, porque a menos que la unidad utiliza una cantidad extrema de la corriente, células de D deben ser suficientes para varias horas de operación de la fuente. También, para mantener este proyecto de diseño sencillo y económico. Así solía un relé cambia de alimentación de CA a funcionamiento con batería en vez de que complica el asunto mediante la ejecución de baterías recargables que eran constantemente goteo cargado. Utiliza pilas alcalinas ya que tienen una larga vida útil... simplemente sentado allí esperando un corte de energía.
Otros elementos necesarios son una caja de plástico del proyecto a la unidad, un relé, alambre, soldadura y herramientas. El relé debe ser SPDT; Simple Polo, doble tiro. Eso significa que es básicamente un único contacto que cambia entre uno de dos contactos dependiendo de si o no la bobina del relé está recibiendo energía. Elegir un relé pequeño de baja potencia que no atraen mucho actual. La otra especificación para elegir el relé, es utilizar uno que funciona en el mismo voltaje que la unidad base. En mi caso que era un relé de 6 voltios.
Lista de piezas
Cuadro de proyecto plástico
* D la célula titular
* Power plug
* Power jack
* Relé SPST DC
Alambre, soldadura, herramientas de
* = datos específicos dependen de su sistema de teléfono inalámbrico – Ver texto.
