Paso 1: Introducción y paso 1
Puesto que cada uno tenga una colección diferente de piezas de chatarras para construir esto de, sólo le dará una descripción detallada de cómo se iba y se pueden aplicar estas divagaciones a su propio proyecto. Libremente, que constará de cuatro pasos.
1. gorronear algunas partes convenientes para el generador
2. construir el circuito cargador
3. montar el generador, acoplador de tórax y retorno mecánico
4. Conecte el circuito del cargador y la prueba
Paso 1:

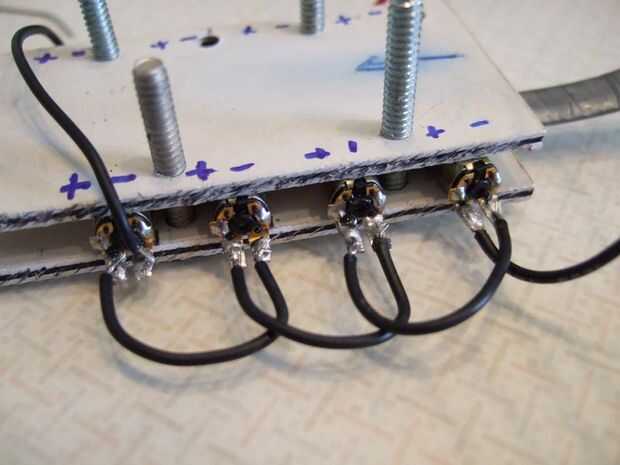

Tenía cerca de cuatro unidades de CDROM viejo colgando alrededor y tomó aparte algunos de ellos para ver qué piezas frescas estaban dentro. Vueltas por ahí son un montón de enfriar motores, engranajes y otras piezas validar completamente mi insistencia de mantener tal porqueria poner alrededor. Ver los trenes de engranaje dentro de estas unidades utilizados para abrir la bandeja me dio la idea para este proyecto. El pequeño motor de bajo torque, alta RPM está vinculado a la bandeja de un tren de engranaje que tiene una relación final de aproximadamente 20:1 previamente que había estado utilizando un arsenal paralelo de buscapersonas pequeños motores para generar electricidad a partir de la respiración (véase abajo) pero el recorrido lineal de la expansión del pecho no es tan grande (alrededor de una pulgada) así que para generar voltajes útiles que realmente la rabieta y puff.

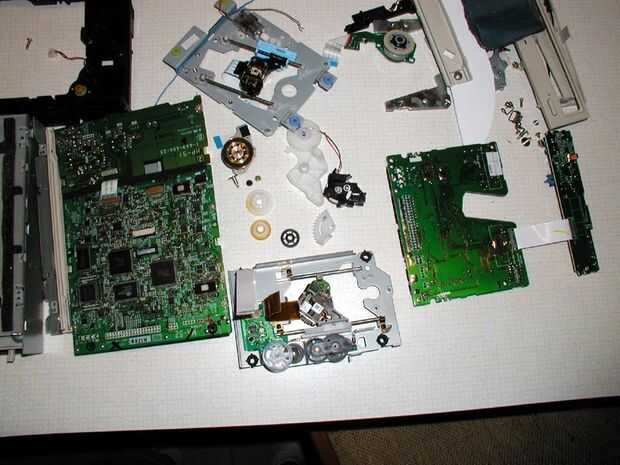

De todos modos, el rasgón en las unidades de CD-ROM, que puede encontrar en prácticamente cualquier venta de garaje, tienda o relleno sanitario. La imagen de abajo muestra los resultados. Montón de posibles proyectos allí. Por ahora, sólo estamos interesados en los engranajes de plástico y los motores para abrir la bandeja o mover el carro del laser.

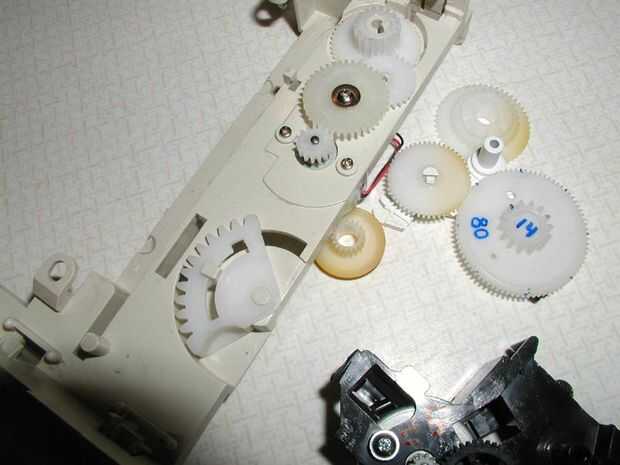

Mirar por encima de los varios engranajes y unidades y tratar de visualizar una manera de agregar engranajes adicionales para aumentar la relación de transmisión, o cómo agregar otro motor de serie. Desea minimizar los cambios en el tren de engranajes. Alternativamente puedes compactar todos los engranajes y construir desde cero su caja de cambios.
También vas a necesitar por lo menos un motor con un pequeño engranaje o polea en él para que usted pueda conectarse al tren de engranajes. Los motores de la unidad de CDROM son típicamente simple imán permanente DC motores diseñados para funcionar a 5V, excepto el motor, que no desea utilizar de todos modos.
En este punto también quiere pensar lo que vas a usar para una correa para ir alrededor de su pecho. Una correa vieja, algunas correas, un viejo cordón, una correa de placa de nombre o cualquier cosa que se ajuste cómodamente a tu alrededor sin ningún tramo que. Desea que todos la ampliación que tendrá lugar en el generador lineal. Cualquier estiramiento que se produce en el acoplador de tórax será energía desperdiciada.
