¿Respiración alimentación USB cargador (3 / 4 paso)

Paso 3: Construir el generador de

Ahora necesita hacer el generador. Usted debe jugar con los engranajes y motores hasta llegar a un arreglo satisfactorio. Tienes que usar un multímetro en el motor mientras gira los engranajes para ver cuánto voltaje que está recibiendo. Desea obtener en el rango de 2-3 voltios mientras se mueve el engranaje lineal lentamente alrededor de una pulgada en viaje. Cuando ajuste los engranajes, desea utilizar las que tienen un gran engranaje moldeado con un engranaje más pequeño. Apiladas en serie estas te darán una buena relación de engranaje como se muestra en el dibujo. (ignorar el hecho de que los dientes son de tamaño incorrecto en el dibujo, me daba pereza volver a trazar con emparejar el tono del diente) Usted debe disparar en algún lugar en el 25-50: 1 gama. Más es mejor, pero eventualmente las pérdidas en la pila del tren de engranaje para arriba y conseguir demasiadas encender el motor y los engranajes se tira.

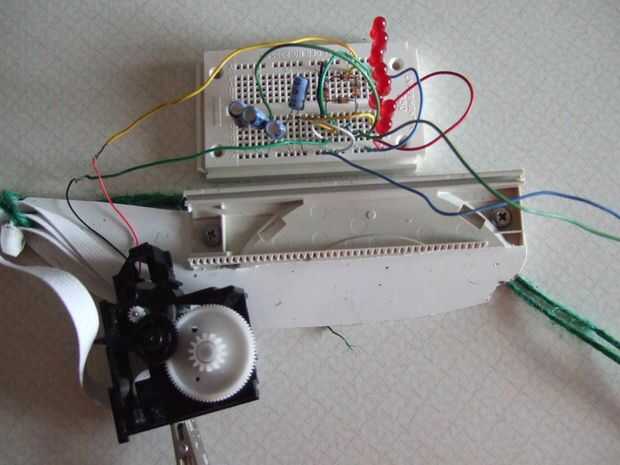

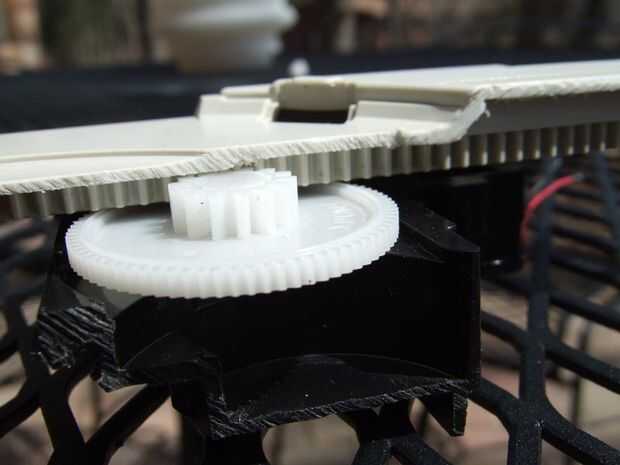

Una de las claves es encontrar una manera de usar los engranajes lineales en la bandeja del CD u otra pieza hacer su respiración movimiento de giro del motor DC. He incluido una foto de otra versión del prototipo del generador de unidad de CD donde se puede ver la bandeja lineal claramente del engranaje. También son visibles las marcas de corte en el plástico. Este prototipo también era capaz de encender los LEDs en la foto. No tenga miedo de cortar esta cosa para satisfacer sus necesidades.

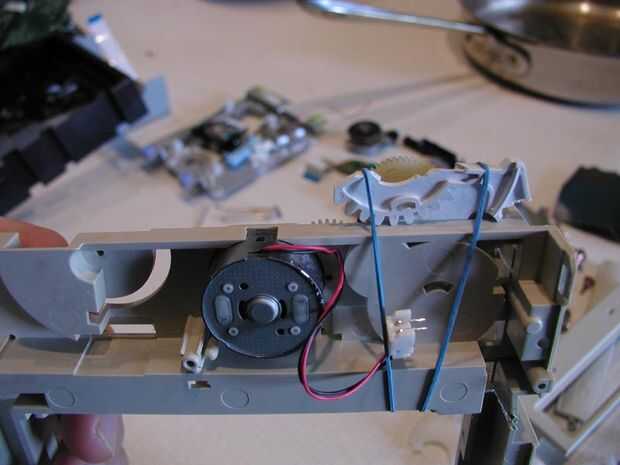

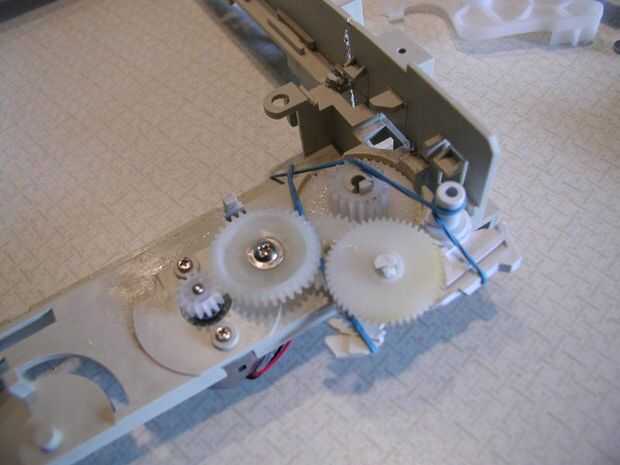

En la otra foto del DC el motor se monta en lugar del plástico de la unidad que recuperado las piezas aprovechables. Este es un regulador lineal que utilizado para acoplar el movimiento de respiración para el tren de engranajes. También he añadido otro engranaje (ver foto) para el tren de la impulsión para aumentar la relación y permite montar otro motor en el futuro para incrementar la producción. El principal desafío es conseguir con eficacia el esfuerzo de respiración traducido al giro del motor eficiente. También en la foto
