Paso 4: Poner todo junto y probarlo

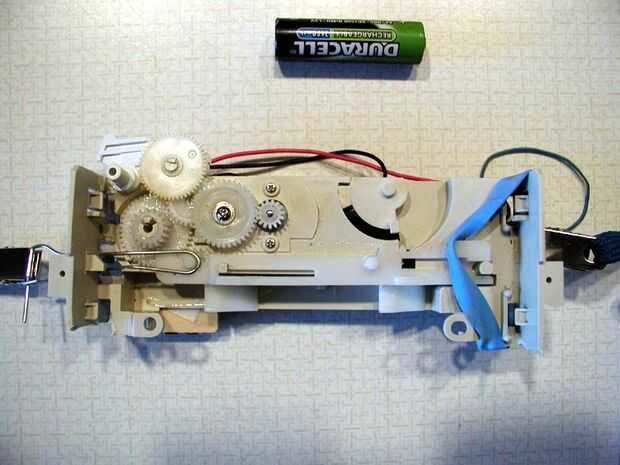

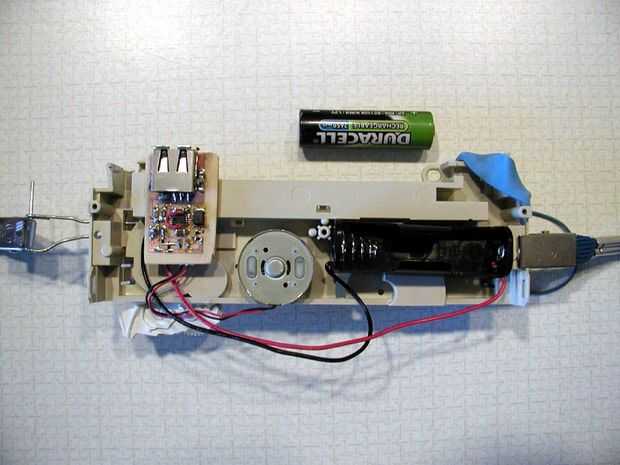

A continuación puede ver que mi aliento montado potencia generador USB en toda su gloria, superior e inferior. Puedes ver la goma que se utiliza para volver, junto con la lineal equipo carro, la correa y el clip de papel que utiliza para conectarse la marcha lineal de la correa. La clave aquí es que todo el movimiento transferido al engranaje lineal por lo que el método correa y conexión a ser rígida con no dar. La fuerza de la banda de goma o resorte retorno depende de usted. Mi membresía experimentos indican que prácticamente puede manejar una fuerza de 1N sin sentirse demasiado forzada en su respiración. Idealmente desea como pequeño una banda de caucho como volverá el engranaje lineal a la posición inicial cuando usted exhala. Si tiene suficiente capacidad de generación a través de la relación de engranaje de alta velocidad, motores adicionales, o un motor más grande, entonces se necesita un mayor retorno por muelle. Esencialmente usted está almacenando energía mecánica durante la inhalación que se utiliza para activar el generador en la exhalación para que puede generar en push y pull. Necesita el puente de diodos para aprovechar con éxito.

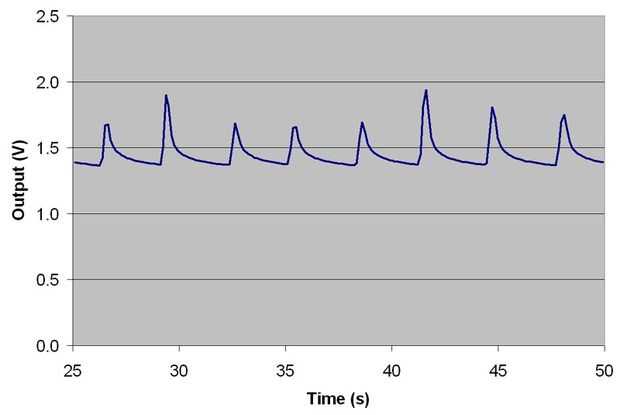

Había atado en esta monstruosidad y me enganchó hasta mi caja de adquisición de datos de confianza de DataQ. Adjunta es la tensión de salida de parcela del generador antes de Step-up conversión al USB de 5V. Básicamente la batería ejecuta el paso convertidor y el generador de aire carga la batería. En el diagrama puede ver el efecto de nivelación de la batería, con los picos de voltaje cuando yo estaba respirando. Realmente estaba acercando a hiperventilación, pero en nombre de la ciencia. Los resultados pueden verse en la foto de la carga del teléfono. Una cosa a mencionar es que tuve que modificar un cable USB para el RAZR a cargo tal como se detalla en este sitio web. No tengo números sólidos sobre el poder que estaba generando, no he subido con una buena forma de medir eso todavía.
Metabolismo de reclinación típica es del orden del 50-75W de que una parte sustancial es debido a la respiración esfuerzo (he visto al norte 50%). Así si suponemos 25W Energía continua para respirar, parece razonable que podríamos aumentar ese 4% hasta la cosecha 1W para cargar un teléfono celular. Basado en mi celular y estos supuestos tomaría cerca de 3 horas para cargar la 3.7V 800mAh batería. Asumiendo el 100% de eficiencia.
Lamentablemente, basado en las pocas mediciones que era capaz de hacer, el generador de respiración construí está poniendo hacia fuera más como 50mW. Manera de no respirar respirar. Le carga el teléfono, pero la batería de NiMH estaría haciendo la mayoría del trabajo hasta que fue drenado. Entonces usted tendría que respirar por un día o para recargar la batería de NiMH. ¿Estaban planeando hacer de todos modos correcto? Así que hay margen de mejora. Una zona que estoy buscando en está utilizando nanotubos de carbono y poliuretano para hacer un generador de polímeros electroactivos. Este es el tipo de tecnología que se utiliza para hacer huelga de arranque generadores para los militares.
Futuras mejoras podrían conseguir este dispositivo en la gama de 1W. Concretamente, utilizando un mejor motor de la C.C. (mayor voltaje por rev) y aduana edificio la transmisión para ser más cómodo y mejor acoplamiento al movimiento de la respiración.
Han estado trabajando en este tipo de dispositivos en mi taller de cocina por un tiempo y le gustaría hacerlo todo público para que otros puedan conseguir a bordo. Sienta libre de entrarme en contacto con preguntas o para la discusión. Como el Bardo dijo, "y la domesticación del perro continuó unabated.
