Resplandeciente cristal de tormenta Fitzroy (5 / 8 paso)

Paso 5: Controlador de LED

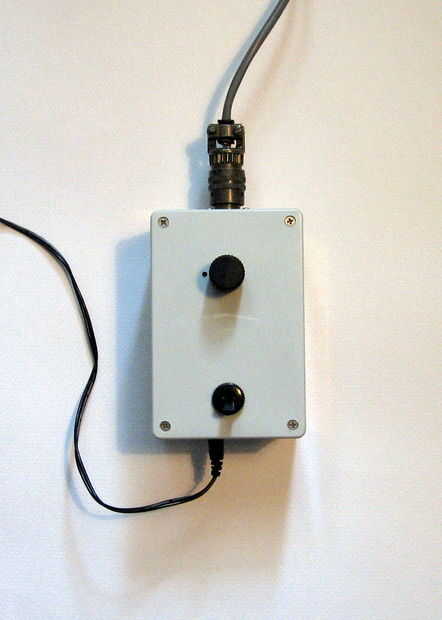

utilicé un regulador LM317 para controlar el brillo de los leds. El controlador es útil al fotografiar el crecimiento cristalino. La amplia gama de contraste, hace fotografiando los cristales de un desafío. El controlador fue construido con una caja de plástico con un cable de dos conductores de conexión para el sostenedor de cristal de la tormenta. Una fuente de alimentación de 9 a 12 voltios hierba de pared estilo fue utilizada para la energía.  Corriente se puede ajustar desde 1 a 20 miliamperios para los leds. Operación de la serie de los leds es posible, pero requiere al menos 15 voltios para la alimentación. El balance entre los leds parece estar bien cuando en paralelo. Siga el esquema y construir el circuito en perf-tablero y lugar dentro de una caja adecuada.
