Paso 1: desmontaje
Antes de empezar, haz una caja vacía práctica para el almacenamiento de piezas.

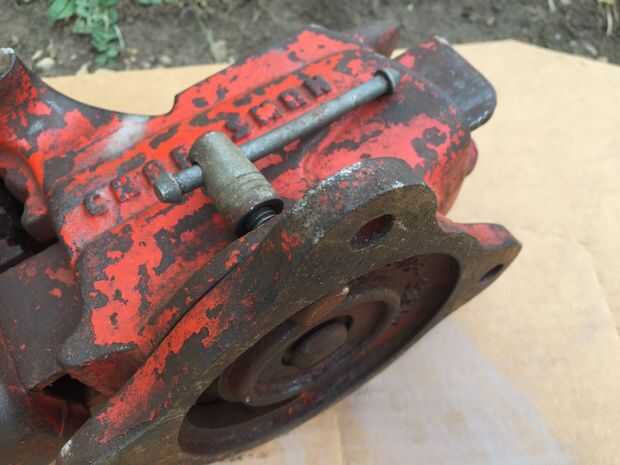

Comience por aflojar y retirar la manija tuerca de fijación (#11 - aka el pequeño mango del lado de la mordaza). Este mango puede verse en la primera foto.

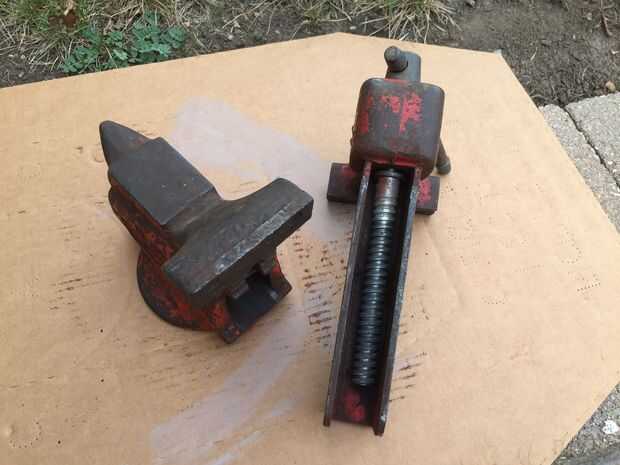

A continuación, totalmente separar la parte delantera y trasero mordazas aflojando el tornillo principal tornillo de mango hasta que se desconectan las dos mordazas.

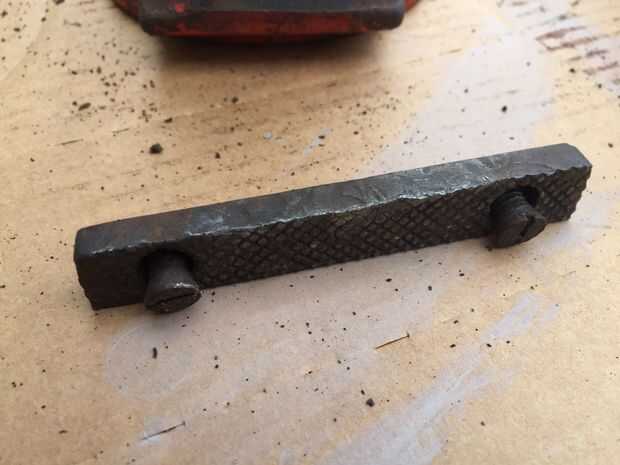

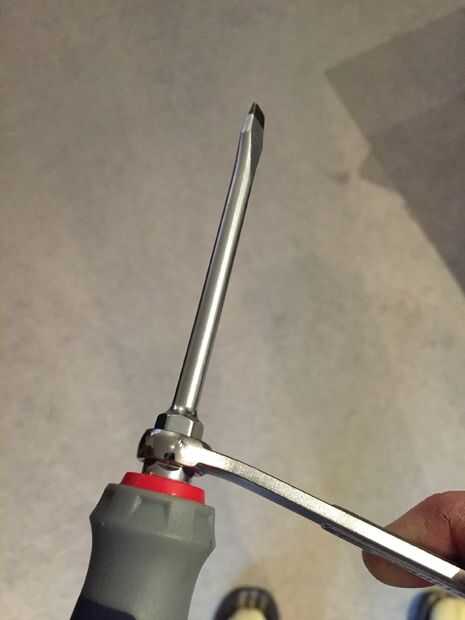

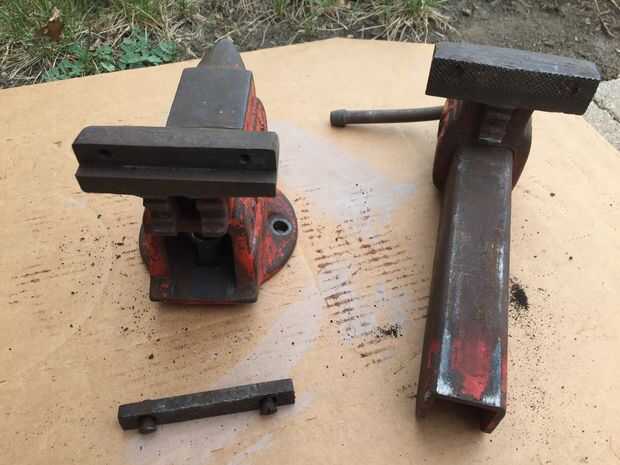

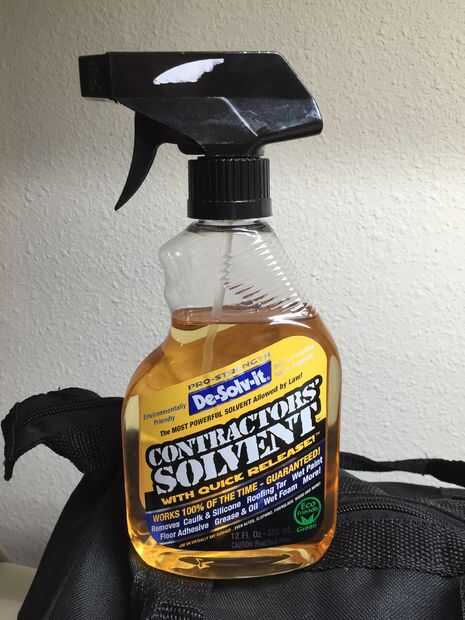

Luego, sacar los tornillos de cuatro cara que en las placas de cara dos de la mandíbula. Te sugiero limpiar las ranuras de los tornillos con cepillo de alambre o WD-40 o su solvente preferido, para que el destornillador tiene buen contacto con los tornillos. También, si los tornillos están realmente apretados (que será), utilice un destornillador con una asistencia de llave como muestra la imagen.

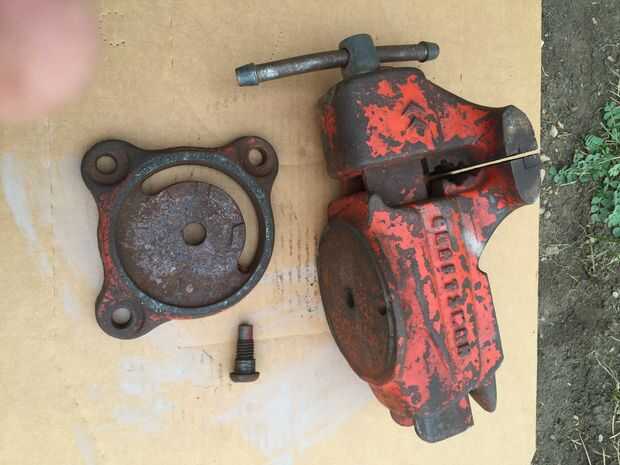

A continuación, quite el perno de centro que sujeta la placa giratoria en la mandíbula posterior. Manteniendo la espalda mandíbula boca abajo, es el tornillo grande en el centro de la placa del eslabón giratorio.

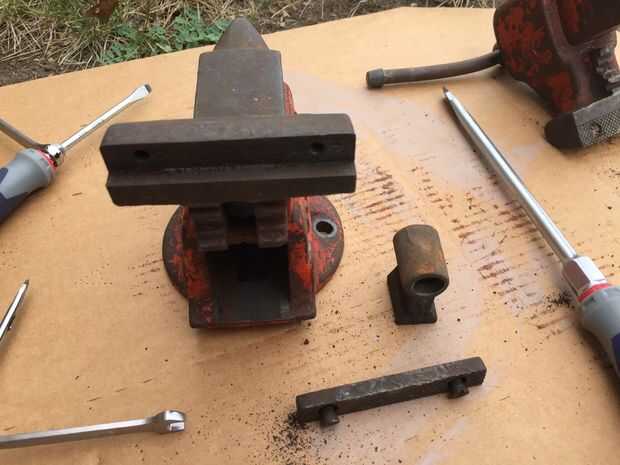

Ahora puede quitar la tuerca del tornillo de banco. Es lo que era en el perno de centro (dentro de vuelta mandíbula). Para quitar la tuerca del tornillo, empuje hacia la abertura de atrás de la mandíbula posterior. Que tendrás que golpear con una clavija de madera.

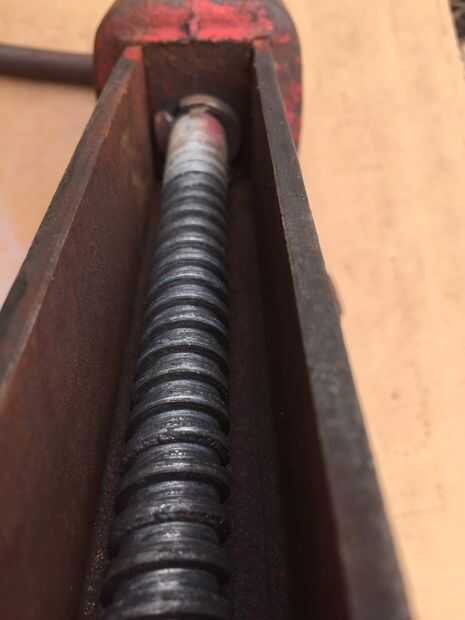

Ahora el paso complicado: quitar el collar. El collar es el pequeño anillo metal que sostiene el mango del tornillo hacia la mandíbula delantera (se puede ver en la parte superior de la imagen con el tornillo de la manija de reclinación en el alojamiento frontal). Finalmente bajé lo apalancando la ranura en el cuello más amplio, por lo que permitiría que el tornillo de la manija que se deslice fuera de la carcasa frontal de la mandíbula. He utilizado un par cabeza plana destornilladores para sacar fuera, pero tomó mucho de experimentación.

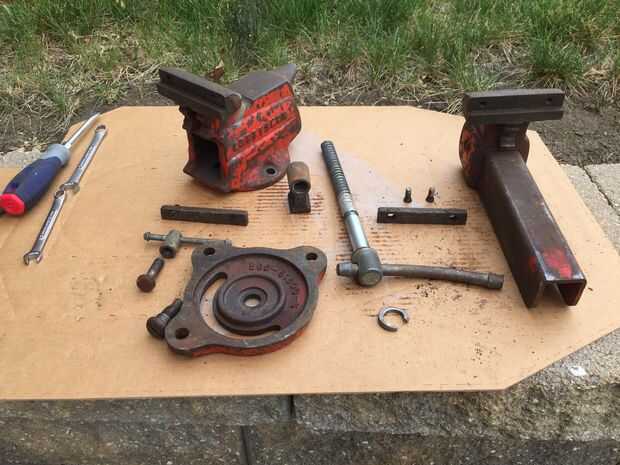

Ahora se desmonta el tornillo.
