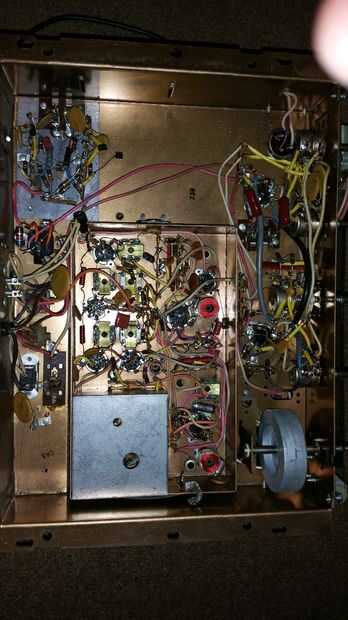

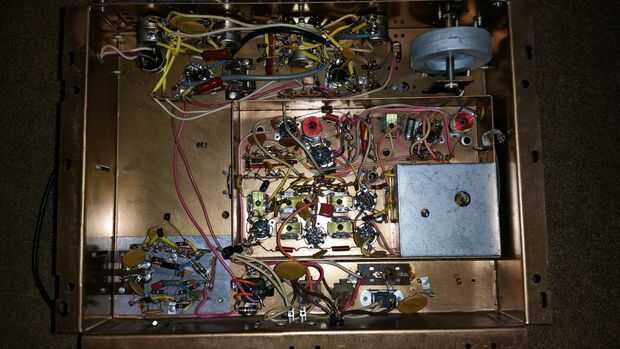

Paso 3: Reparación de interior electrónica
Para esto necesita un buen soldador y un esquema de habilidades de lectura.
En primer lugar, leer de sus esquemas y encontrar todos los condensadores electrolíticos que usted necesita para reemplazar e inspección visual para encontrar tapas de papel de cera para reemplazar (encontrar la cera y papel tapa valores en su esquema o de sus cuerpos como algunos están etiquetados). Una vez que ha hecho una lista completa de todos los tapones necesarios para cambiarse usted necesita comprar tapas de recambio.
Recuerde siempre comprobar y triple Revise su lista. Volvió a escribir mi lista de aproximadamente una docena de veces y terminé ordenando un condensador de valor incorrecto.

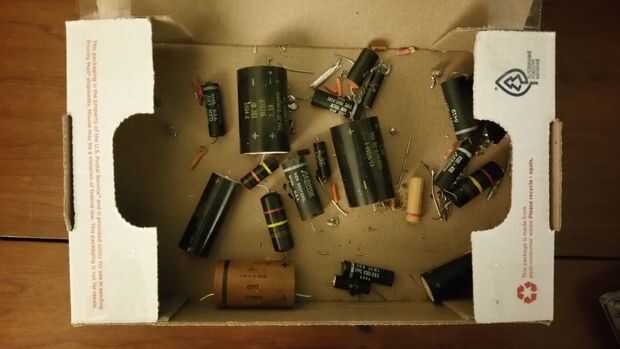

He comprado total cerca de 35 casquillos. Aproximadamente 8 de http://www.mouser.com/ y el resto de http://www.wjoe.com/capacitors.htm como convenientes, relativamente barato y muy útil.
Cuando compras tapas que son el mismo valor y el voltaje es el mismo o mayor, nunca menor!

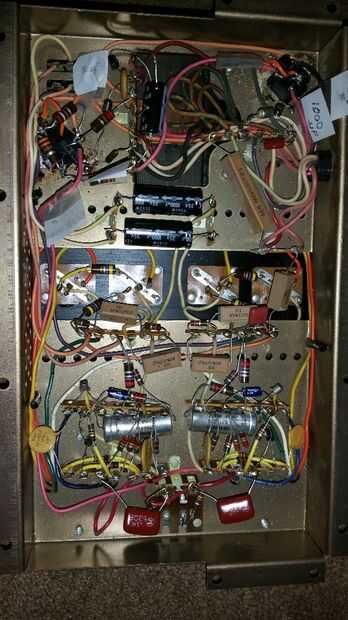

Algunos de mis grandes 3 casquillos de parte fueron 80uF 350V. Para estos utilicé 2 tapas de 450V 40uF paralelamente como estaban más baratos y fáciles de encontrar. Si va a hacer esto, yo sugiero que hagas mucho de la lectura de los sitios en el paso 1.

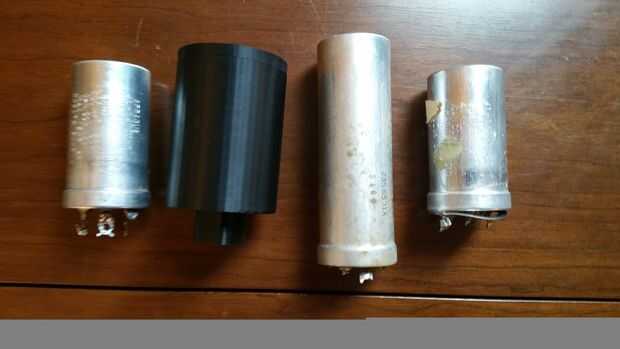

En mi unidad y supongo que ustedes, habrá algunos condensadores de grande puede tres etapa (esas cosas plata alto en mis fotos). Para éstos hay varias cosas que puede hacer, copiar y reemplazar con los nuevos casquillos, desconecte e instalar los nuevos, o cuál es llamado relleno. Para obtener más información acerca de estos, mire los recursos en la sección 1. Quería ir con la ruta de relleno para hacer cosas que parezcan tan auténtica como sea posible. Sin embargo, con una alta gama de soldadura estación y un soplete de calor extra no he podido de soldarlos en el chasis de la unidad. Desde que era incapaz de eliminarlos llevó a la era moderna y 3D imprimí otras nuevas. Unidos son mis modelos 3D básicos que utiliza para las tres tapas que hice.
Si va a 3D imprimir nuevos como que mide mucho y no tengas miedo a imprimir como debía. Quité el alto pueden caps de romper los cables y los curiosos hacia fuera (muy bárbaro). Sin embargo, esto funcionó y mi unidad se ve bien.
