Paso 5: Montaje - brazo y cojinete superior

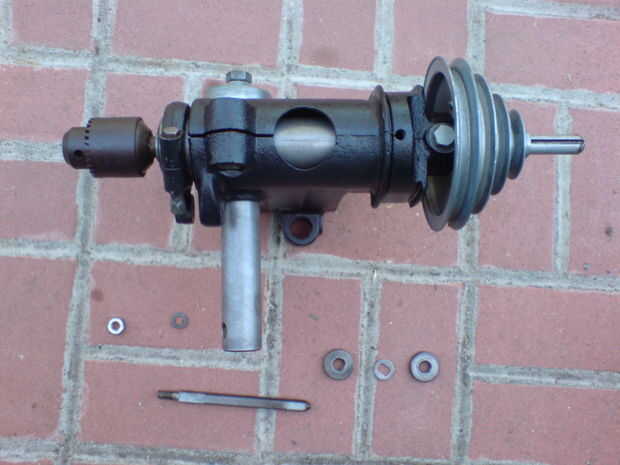

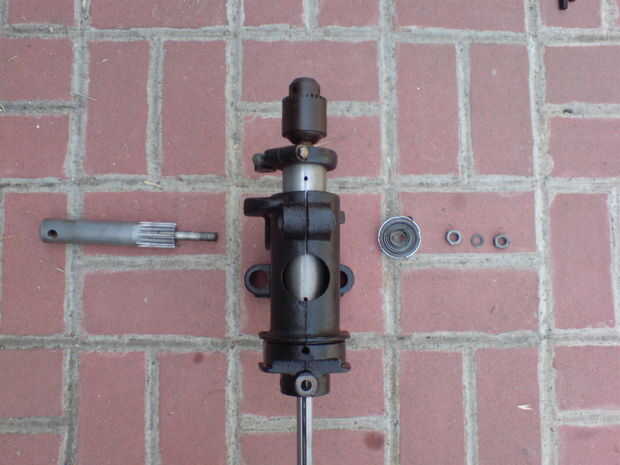

El brazo que ejecuta la pluma hacia arriba y hacia abajo es una barra dentada grande que mallas con los dientes de la vaina. Me agarró la pluma y girar para que los dientes están hacia la parte posterior del bastidor superior. Entonces me deslicé el brazo en su agujero hasta que golpeó la vaina. Tuve que girar el brazo mientras se mueve la pluma hacia arriba y hacia abajo para conseguir los dientes de acoplamiento. Una vez que hicieran el brazo se deslizó a través de y la parte roscada surgió desde el lado opuesto del bastidor.
Una vez, coloqué el resorte en la parte roscada de la vivienda. Nota la muesca, el resorte interior se deslizará sobre esta muesca, esto es lo que mantiene la tensión en el brazo. Luego vienen las dos tuercas de retención. Les corrió por sólo lo suficiente para mantener la cubierta del resorte en, no apriete todavía!
Las diapositivas de la manija en el orificio en el brazo, inserta y apretar el tornillo de mariposa que sostiene en su lugar.
Cojinete superior

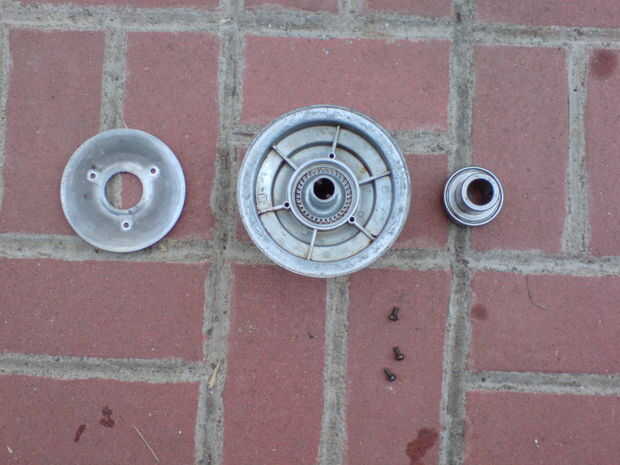

Volver a poner el rodamiento sellado en la polea de paso, colocar la tapa y había substituido los 3 tornillos. Esto se desliza en el eje de la parte superior. Alinearon el agujero en el cojinete con el orificio en el bastidor y se deslizó hacia abajo en el bastidor. Con una llave allen pequeña muy suavemente alineados los orificios, luego inserta y apretar el perno de retención.
Comprobar funciona y luego apretar el resorte de retorno
Todo aún se vuelve bastante libremente, aunque menos tan debido a la masa de las partes. Nada se siente arenoso o sucio, el brazo corre la pluma hacia arriba y hacia abajo muy bien.
La caja del resorte de retorno es con muescas para que coincidan con las ranuras en el bastidor superior. Yo simplemente lo agarró, convertido y apretados los tornillos de abajo para mantener el resorte en su lugar. Lo hice varias veces hasta que la primavera tenía suficiente tensión para devolver la pluma a la parte superior. Las tuercas de retención duales sólo conseguirán apretadas uno al otro, no ajustados a la tapa de la caja del resorte o no dé el brazo.
