Paso 8: Motor, soporte y captura 22

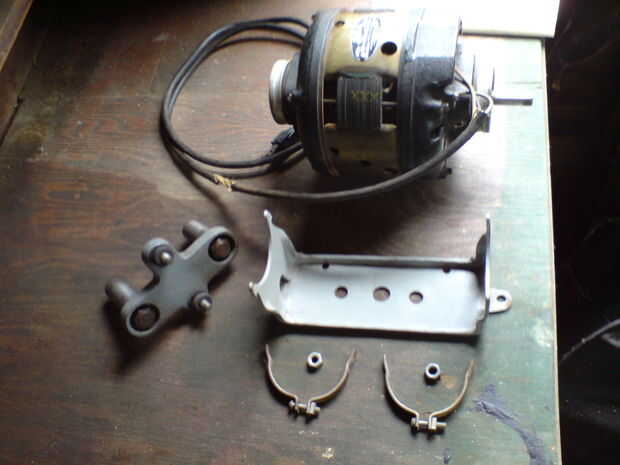

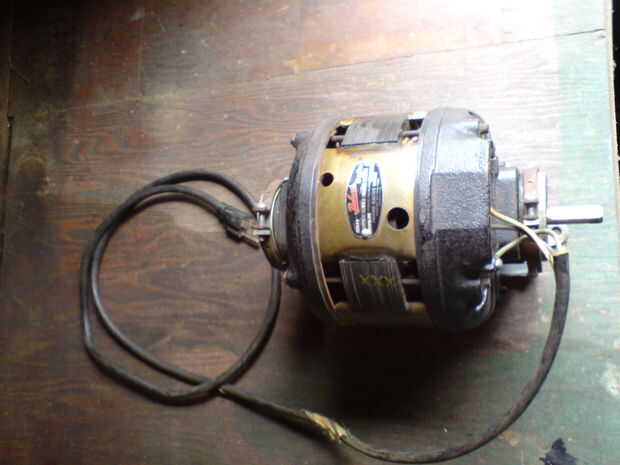

Necesitaba un motor para la prensa, y el manual me dio las especificaciones. Fue a Craigslist y encontró uno con esas especificaciones, mucha suerte! Bajé, comprobado hacia fuera, y funcionó perfectamente. Su Packard, que es un antiguo nombre, pero tengo ninguna idea cómo es viejo el motor sí mismo es. Vino con un soporte de aspecto sólido y tomé casa por 5 dólares. Gran oferta!
Catch 22
El soporte no fue significado para la prensa y la prensa no tenía un soporte para un motor. Para fabricar un soporte que necesitaba el taladro, y para que el taladro que necesitaba el soporte. Lo único que para él fue a trabajar el soporte existente en la prensa temporalmente hasta que puedo subir con algo mejor. Decidí reutilizar la polea vieja placa base de montaje.
Partes que faltan

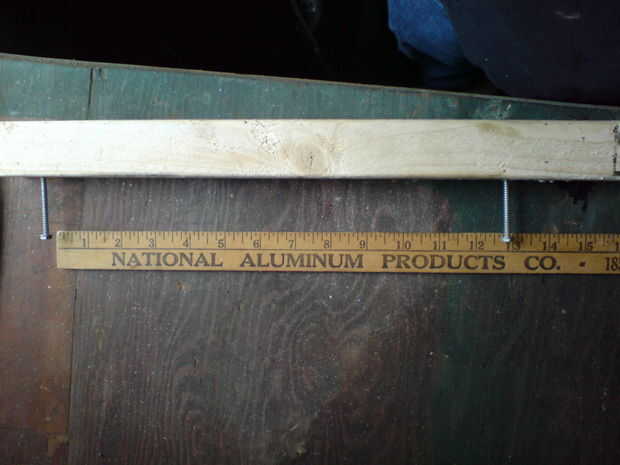

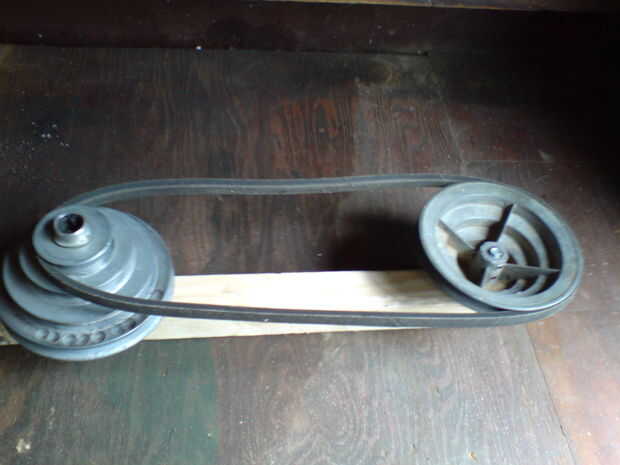

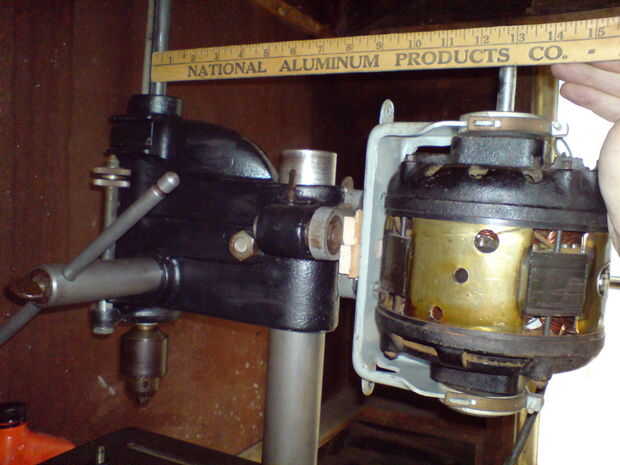

Necesitaba obtener mediciones para el soporte y para que necesitaba el resto de las partes. Sostenía el soporte y el motor en el lugar donde pensé debería ir y medir la distancia entre el husillo y el eje del motor. Entonces mide esa distancia hacia fuera a través de un viejo 2 X 2 y poner tornillos en el lugar. Me permitió tomar la polea superior fuera del eje, coloque en el 2 X 2 junto con una polea de 4 paso de reemplazo y obtener una medida exacta para una correa de ventilador.
Parecía un poco extraño aparece en una tienda de piezas con un 2 X 2, pero trabajó un encanto. Encontraron una polea, medida hacia fuera de una correa, no hay problema.
Hacer un soporte de

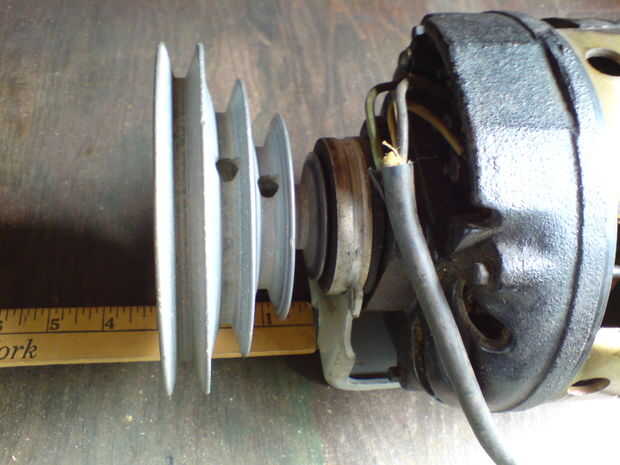

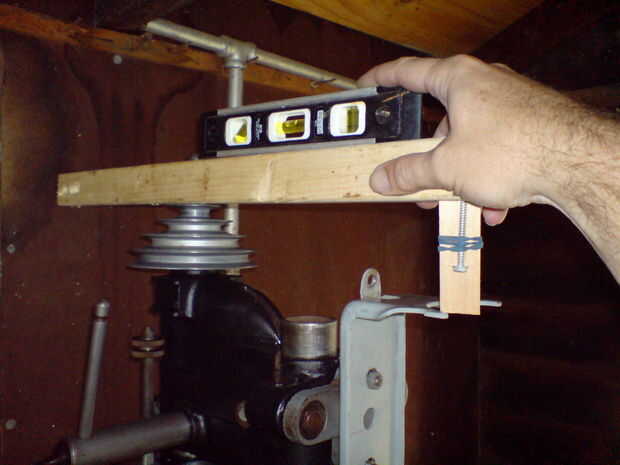

Con la polea de paso de recambio montada en el motor podría medir la distancia desde la parte superior de la polea en la parte superior del soporte existente. Me corte un pedazo de chatarra en esa medida, atado a una vara y que me ha permitido averiguar cómo el colmo el soporte necesario para montarse. Ver la foto, que lo explica mejor. Taladré orificios en el soporte existente para que coincidan con los pernos de la placa de montaje.

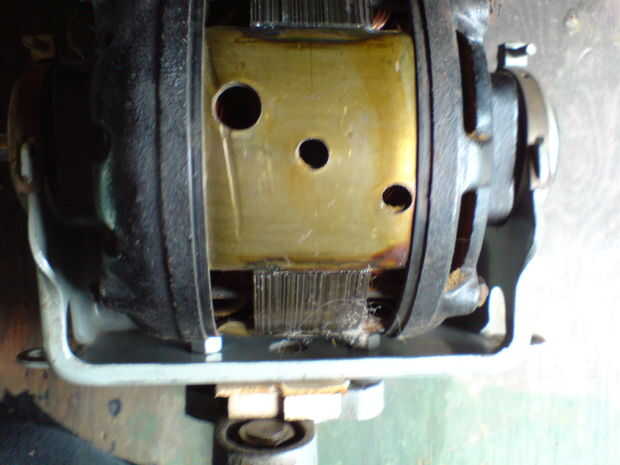

Casi no hay espacio entre la carcasa del motor y el soporte, así que tuve que meter una cuña hacia fuera el soporte de la placa de montaje. La imagen muestra que el motor es con las tuercas. Sin embargo funciona, todo encajan. Ganar una vez no perfecta pero funcional.
