Restaurar y modificar un Gameboy DMG Original (3 / 5 paso)

Paso 3: Fijación de las líneas verticales

Justo debajo de la pantalla generalmente es una tira de goma negra fina atada a esa película marrón.  Para mí, que la tira pegada a la caja plástica de la Gameboy cuando tomé el tablero hacia fuera, pero de mirar alrededor en línea parece que tendrá la mayoría de las placas que resbalón atado.  Usando una hoja de afeitar o cuchillo afilado, quite esa tira de goma y el adhesivo por debajo de ella.  Debe despegarse como una pegatina.

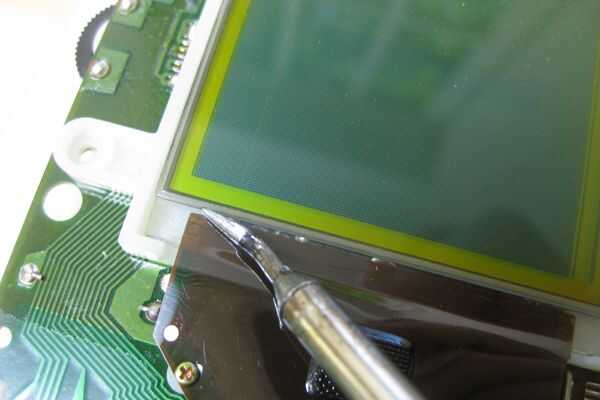

Ahora fijamos la pantalla!  Calentar el soldador y suavemente frote negro y adelante en la parte marrón del conector justo debajo.  Si las líneas son hacia el lado izquierdo de la pantalla, caliente el lado izquierdo de ese conector.  No aventurarse en el plástico blanco, o bien tendrás un lío pegajoso.  Creo que el marrón del conector de cinta kapton película, que es increíblemente resistente al calor (se utiliza en elementos de calefacción), así que no te preocupes demasiado la calefacción.  Dicho esto, no necesita un montón de calor.  No pasan más de 3 o 4 segundos en cualquier punto dado.

Mientras estás haciendo esto, notará que aparecen líneas de más mientras está calentando el conector.  Esto es sólo un producto del proceso de soldadura de reflujo.  Una vez que dejas el calor y la soldadura se solidifica, deben comenzar más líneas que aparecen.  He podido conseguir la pantalla de mi 100% funcionando otra vez, y parece que esta reparación tiene una tasa de éxito del 100% si lo hace correctamente.

Si las líneas de fijación es todo lo que quería hacer, ¡ listo! Adelante y volver a montar tu Gameboy y no olvide volver a colocar esa tira de goma.  Ayuda a mantener el conector de experimentar el estrés que provoca que en primer lugar de la fractura.
