Paso 2: Iniciar prueba
Debe tener cuidado de estar seguro cuando sondeo alrededor ya que el circuito debe ser alimentado. El tubo es conducido por voltajes muy altos. Yo estaba siendo cuidado y todavía administrado a pastar a los terminales del transformador fly-back lo suficiente para obtener un pequeño pellizco. Sé lo suficiente sobre este tipo de circuitos para conocer lo que parece el transformador fly-back. Si no entonces te recomiendo que no trate esto.
Usé la salida de video de mi reproductor MP4 como una fuente de señal de sondeo. Comencé estableciendo el sintonizador de TV en canal 3 y comenzó a sondear las clavijas del conector del paquete sospechoso. Mucho a mi gusto el tercer pin que probé me dio una imagen granulada. Yo seguí sondeando los pernos restantes para ver si había una conexión mejor. Lamentablemente debe haber habido energía de baja impedancia en uno de los pasadores porque mató a la salida de video en mi reproductor de MP4. Sabía que era arriesgado. Me trasladé a prueba con la salida de un reproductor de DVD de vídeo y encontrado el pin que me dio una imagen granulada era el que quería. Resulta, que para aclarar la imagen, el sintonizador necesita para establecerse en torno a canal 7. En retrospectiva, me doy cuenta que debo han probaron los pasadores con un voltímetro, oops!

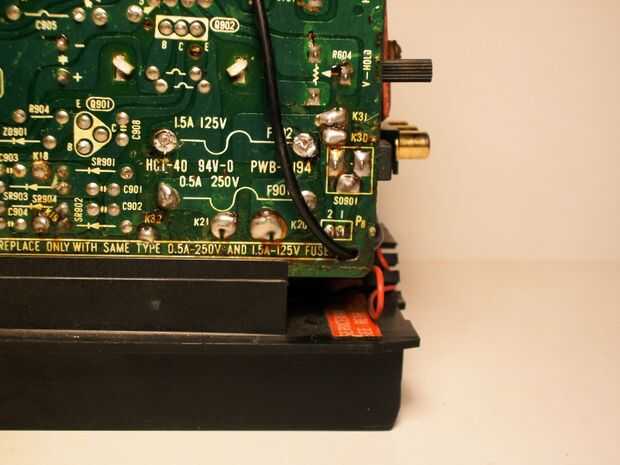

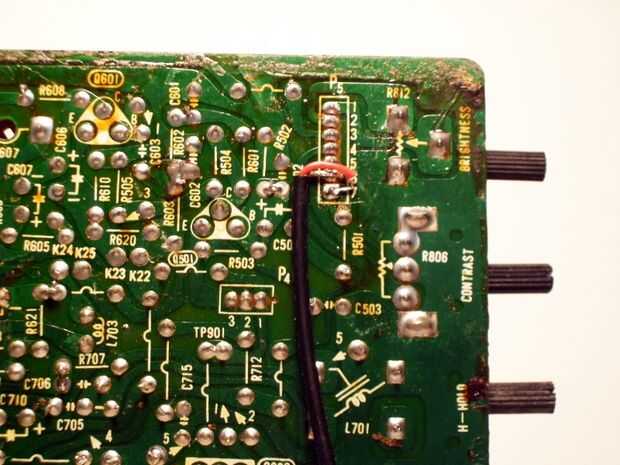

Cortar una longitud de cable blindado de un cable de interconexión RCA largo suficiente para alcanzar entre la conexión del punto en el tablero y donde decidí montar los conectores RCA. Soldar el blindaje a tierra, que es el pin 6. Había soldado el cable de señal al pin 7. Entonces encamina el cable por la Junta y alimentado a través de un orificio situado en la parte inferior del tablero.
