Resultados de soldadura placa caliente

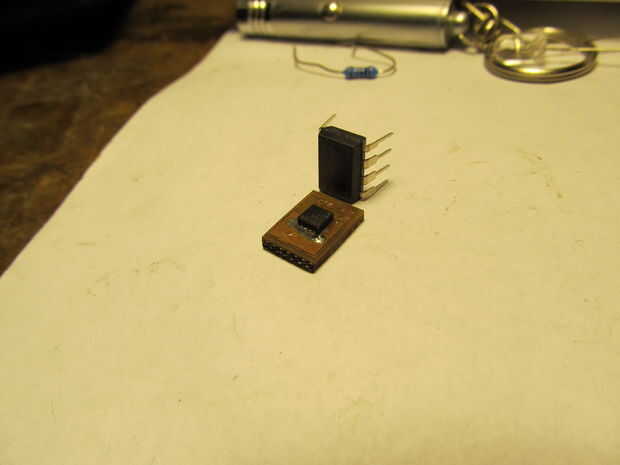

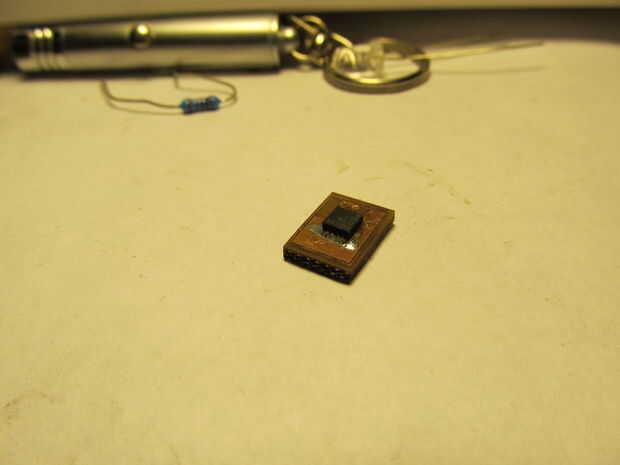

este es el resultado de un experimento que hice, utilizando un plato caliente y un pedazo de aluminio para soldadura. Su más fácil de lo que piensa y bastante simple. El truco es "pintar" el circuito antes de la mano con un soldador y un poco de soldadura (no tenía soldadura pegar). Pensé puente de la soldadura, pero extrañamente no lo hizo. Quemé la PCB poco a poco de salir en mucho tiempo, y era probablemente a caliente. ¡ Pero funcionó!

Hmm, me da una idea para hacer una placa personalizada con un controlador PID... Pero eso es un proyecto para otro momento. Esto fue solo ver si podía. El IC que ves es un mosfet. Probado con un metro, pero no has probado en circuito, pero pasa el cheque de la metro! Así que parece que todo está conectado.

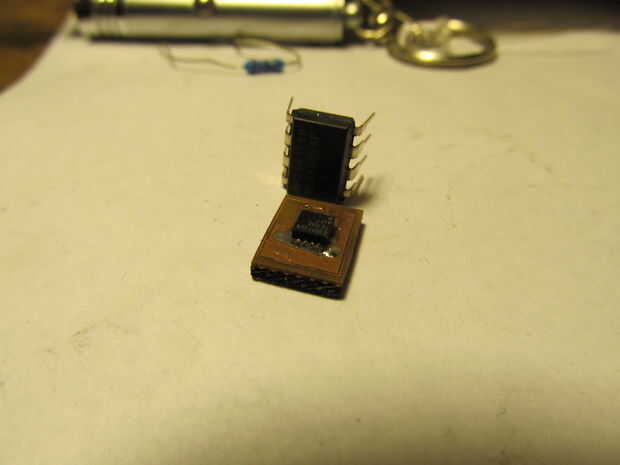

El IC es CSD17304Q3, hijo-8 3.3 x 3.3 mm. El tono entre pernos es 0,65 mm. Yo casi no podía ver. Pero esto prueba con el equipo simple, se puede hacer! Esperemos que esto inspira a otros a hacer lo mismo

Una cosa más. Usé el método de hacer PCB "laser jet". No pensaba que podría hacer, pero he estado utilizando a grapas marca papel fotográfico desde el día 1 y funciona muy bien!
