Paso 2: La placa principal
Ahora, no tengo un microscopio de lujo que puedo usar para examinar realmente una calidad de tarjetas de circuitos, pero me gusta pensar que mis ojos todavía están funcionando bastante bien.

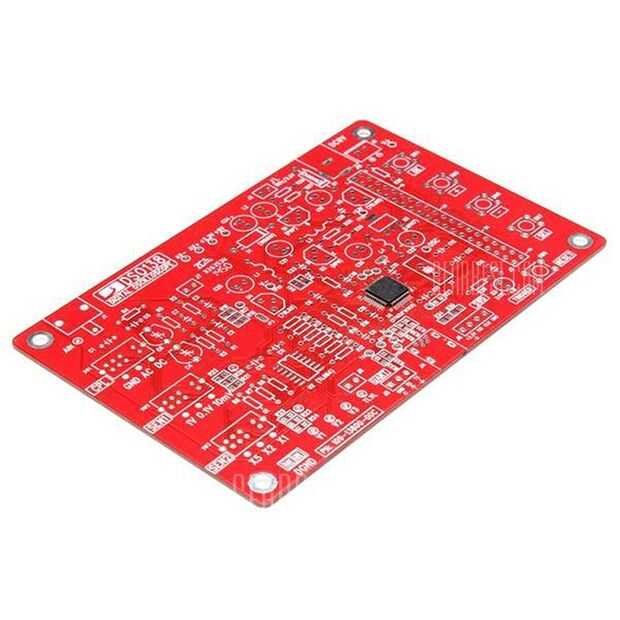

El PCB que viene con este kit es un tablero pelado excepto el procesador principal, un STM32, un microcontrolador de 32 bits ARM Cortex. Muchas veces cuando me sale un kit y hay Duns ya soldado en, creo que la única Asamblea que tengo que hacer es soldar algunos componentes por-agujero. Sin embargo, con este kit es falso y de lo mejor! Para soldar componentes de PTH (plateado a través del orificio) es bastante fácil en un tablero como este, por lo que la adición de componentes SMD que se requieren para soldar en es una gran cosa en un juego como este. Esa es la razón para comprar un KIT de derecha??
hay un puñado de resistencias SMD que deban ser soldadas en dos ICs adicionales, un paquete de SO14 y un paquete de TO263. Las resistencias en este kit en tamaño 0805, no el más fácil, pero lejos de los más difíciles! (Trate de soldar algunos componentes 0402 a mano!)
En general el tablero parece ser de muy alta calidad con un soldermask rojo muy bonito. Todos los de la serigrafía en el tablero es fácil de leer y no superponerse torpemente. Todos los componentes están marcados cerca y limpio. Estoy mirando adelante para assembing todos los componentes SMD y PTH en este foro!
