Paso 5:

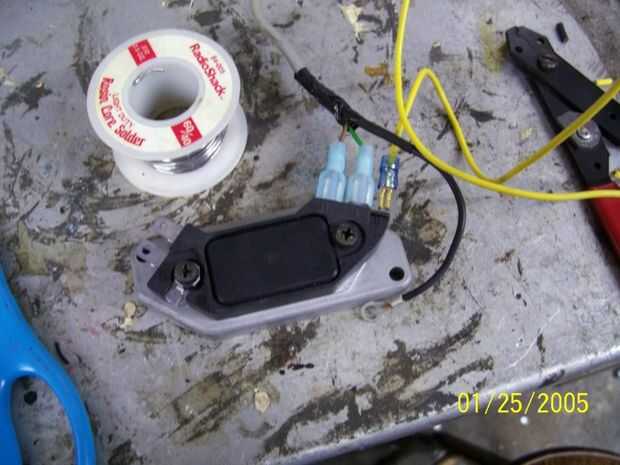

Este siguiente paso muestra cómo conectar el módulo. Los dos alambres inicialmente preocupado con el + y - los cables que se conectan a la bobina de encendido. PIN "B" se conecta con el + del lado de la bobina que alimenta el módulo. Perno "C" se conecta con el lado negativo de la bobina y libera la energía almacenada de la bobina. El módulo está conectado a tierra a través de la almohadilla del disipador de calor.
En el lado opuesto del módulo de control son las patillas que goto el gatillo magentic dentro del distribuidor y el pequeño perno que cuando a tierra retarda la sincronización.
Por alguna razón hay un alambre que va a ninguna parte dentro del arnés de cableado que conduce a la pastilla magnética en sistemas de Bosch. Simplemente conecté un anillo terminal a este cable y tierra a través de la almohadilla de montaje. Supongo que este cable se utiliza para absorber el ruido eléctrico.
Dependiendo de qué marca de sistema que está utilizando, deberás jugar con las polaridades. He encontrado en un sistema de Bosch, o funciona o no. Si el motor falla o huelga áspera, pruebe a invertir las polaridades.
