Paso 6:
Este paso muestra el interruptor de presión. El interruptor de presión debe tener un NO (normalmente abierto) y C (cerrado) conector. Mayoría de los conmutadores no tiene tres terminales (C, NC,). No utilice el conector de NC (normalmente cerrado). Y ten en cuenta hay algunos interruptores que sólo tienen contactos C y NC. En este caso este tipo de interruptor no funcionará.
Aquí es el número de parte para un interruptor de presión adecuada que se cierra en 1 PSI con un terminal C/NO:
Stewart Warner / Hobbs parte # 78628
Si se utiliza un interruptor de dos polos, la polaridad del interruptor no importa. Si usted está usando un interruptor de tres polos está conectado a tierra el terminal "C" en el interruptor y el contacto "NO" se conecta a la clavija pequeña en el módulo de control.

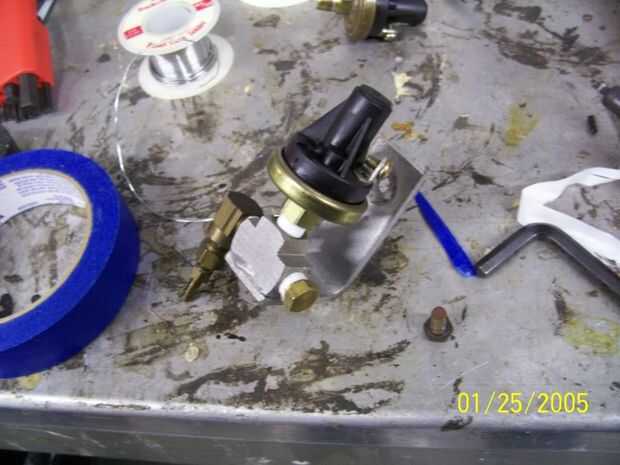

Hice este soporte doblando una pieza de metal en una prensa de banco. Soldar una t de latón en el soporte y coronado el otro puerto. Estoy tomando la señal de vacío de la misma manguera que va al módulo de avance de vacío. También podría tomar la señal de presión de la misma línea va el aumento de calibre o regulador de presión de combustible.
También puede perforar y aprovechar un orificio 1/8 NPT en el pleno de admisión, múltiple de admisión y montar allí si no quiere fabricar un soporte.
