Retrasar la línea de memoria con un furtivo (1 / 15 paso)

Paso 1: materiales

1. Un furtivo (utilicé un "Original gigante furtivo" pero hay muchas marcas y tipos que podían funcionar. El metal que tienden a ser el mejor en la transmisión de ondas pero si no encuentras uno entonces un plástico furtivo puede ser suficiente)
2. 4 pinzas (encontré F-abrazaderas para funcionar muy bien)
3. 2 paneles para atar cosas (utilicé una pieza de estantes de alambre pero peg board también funcionaría)
4. 1 grande del solenoide (sparkfun.com vende estas https://www.sparkfun.com/products/10391 , si utilizas uno diferente Asegúrese de tamaño su alimentación por consiguiente)
5. Foto-interrupción, construí una de estas, pero fácilmente podría sustituir un módulo pre construido (como https://www.sparkfun.com/products/9299). A continuación se enumeran las partes

   • LED emisor y fotorresistencia (https://www.sparkfun.com/products/241)

   • resistencia de ohmio 10 k

   • resistencia de 330 ohm X2

   • Indicador LED (opcional)

   • Protoboard (https://www.sparkfun.com/products/9567)

   • Puente de alambre

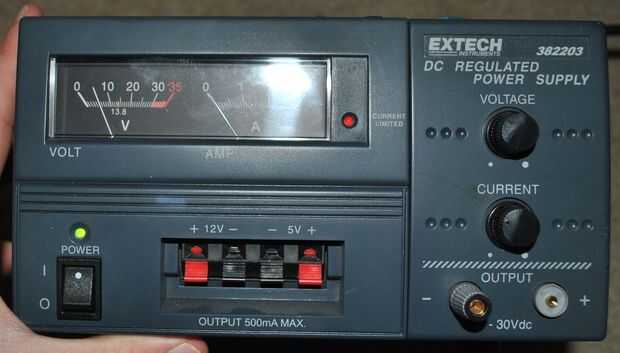

6. Fuente de alimentación, recomiendo una ajustable límite Banco corriente. Sin embargo una 12V equipo fuente de alimentación o incluso una batería de coche 12V trabajar aquí, sólo asegúrese de que se pueden suministrar por lo menos un amplificador y una mitad. (Esto es para alimentar el solenoide que no sensibles a la tensión especialmente para que cualquier cosa por debajo de 36 voltios funcione si utilizas el mismo solenoide que hice)

7. Escudo de relé para Arduino (https://www.sparkfun.com/products/12093)

8. Arduino (https://www.sparkfun.com/products/11021)

9. Pila de libros de texto (para fines de ponderación y sujete el sensor en posición)

10. Zip ties (la abrazadera de alambre pequeño tamaño unos gran trabajo)

11. Cinta azul (vendido generalmente para pintar pero para grabar cosas que no desea dañar)

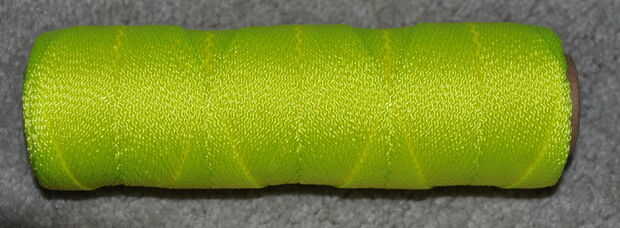

12. Masón de guita (o realmente cualquier cuerda de pequeño diámetro o cuerda mientras usted puede atar una razonable línea tensa en él)

13. Hilo de rosca

14. Una sección de alfombras por lo menos 10 pies durante mucho tiempo a trabajar en (la alfombra ayuda a humedece no deseados oscilaciones)
