Paso 6: Notas sobre el montaje de los "cerebros"
El lector más astuto se dará cuenta en este momento que estamos utilizando un Arduino, que tiene mucho más memoria que el dispositivo que estamos intentando crear. Sin embargo es importante tener en cuenta que todos los de la electrónica para este sistema podrían ser construidos usando un subconjunto muy limitado de componentes sin un micro controlador. Construir y depurar tales circuitos es mucho más difícil que operar un Arduino este tutorial opta por la solución más simple que es mucho más fácil de depurar.
Este circuito consiste en una interrupción de foto y un relé. Mientras que la memoria es almacenar información ondas se propagan hacia el final del furtivo donde se lea, en forma, amplificados y re transmite al principio del furtivo. Esto corresponde al transductor, talladora del pulso, amplificador y segundo transductor en la versión de línea de retardo de mercurio. La interrupción de la foto será cómo se detectan las ondas al final. El relé se utilizará para cambiar el solenoide para crear nuevas olas al principio otra vez. También se agrega un indicador LED para ver el estado del sistema con relación a la situación de las olas en el furtivo.

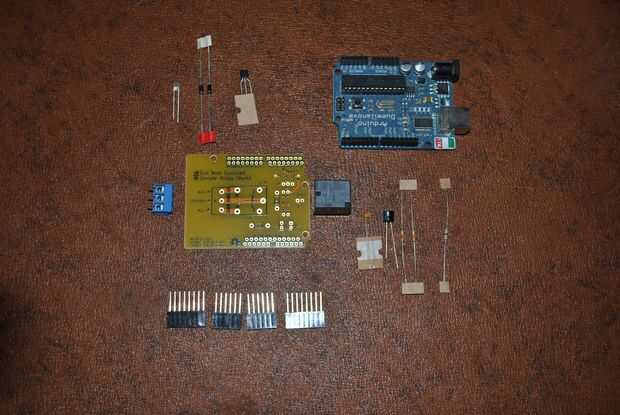

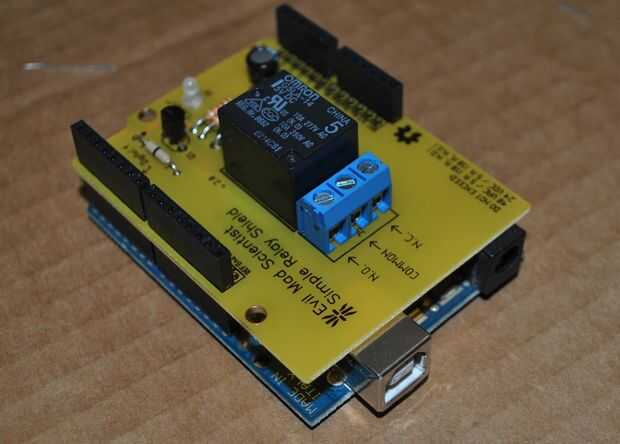

Montaje de la placa de relé se cubre muy bien en las instrucciones de la placa de relé en la página de SparkFun. Si esta placa de relé no está disponible en algún momento en el futuro simplemente busca "poder cambiar de circuito de Arduino" y surgirán muchas alternativas. Todo esto tiene que ser capaz de hacer es encender y apagado con la suficiente rapidez para activar el solenoide.
