Paso 7: Montaje de la interrupción de la foto

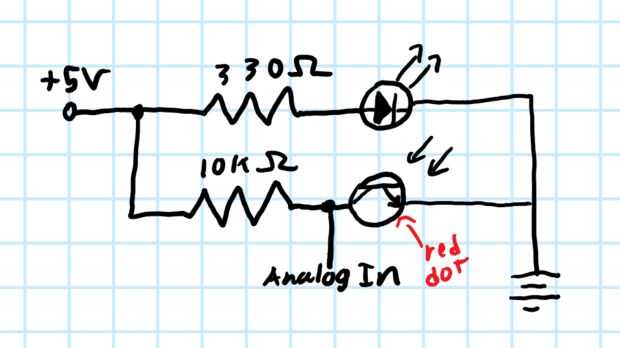

La interrupción de la foto es un circuito diseñado para detectar cuando algo pasa entre el LED infrarrojo y la fotorresistencia. El lado emisor es un siempre en infrarrojo led. El detector es un divisor del voltaje entre un resistor fijo de ohmio de 10 K y una fotorresistencia (marcado por el punto rojo en el par que vinculado), que la salida de las escalas en la gama deseada. Encontré que mis salidas aproximadamente 3,5 voltios cuando se dispara. Esto se puede ajustar para activar un pin digital pero como no estamos usando mucho en el Arduino puede así lo conecte a una entrada analógica y ajuste en el software.

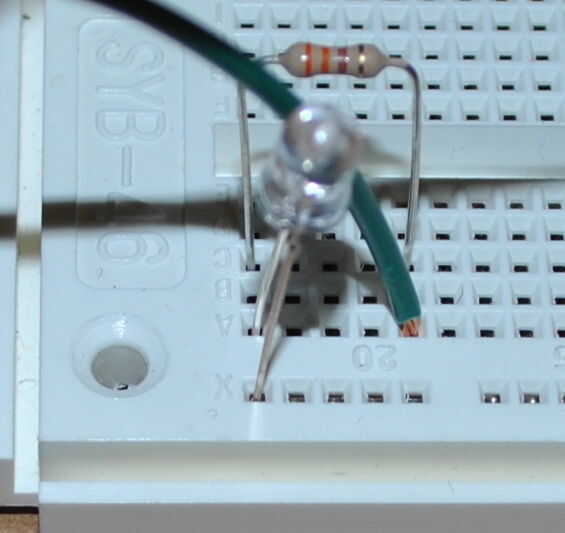

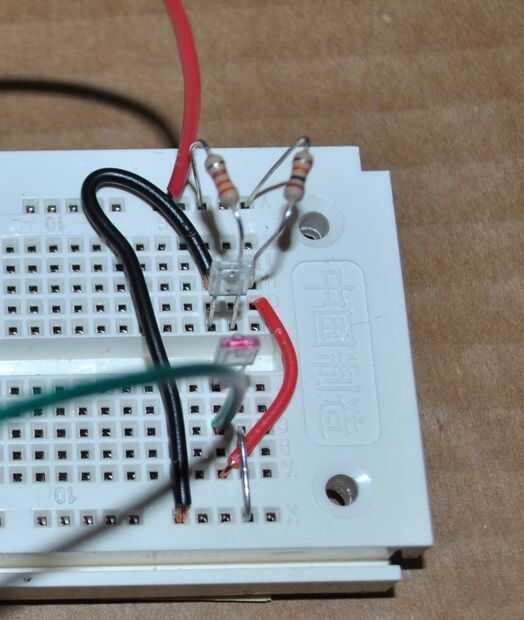

Arme este circuito en el protoboard, asegúrese de que el foto resistor e infrarrojo LED están apuntando el uno al otro y relativamente cerca como en la foto. Ambos estos dispositivos el largo es el lado positivo y la corta es el negativo. Ya que este circuito dibuja muy poco poder puede utilizar los pines de 5V y la tierra en su Arduino para energía.
Esto también es un lugar conveniente para poner un indicador LED, que montado en el otro lado de la junta con la segunda resistencia de 330 ohmios y un cable a uno de la IO digital pasadores en el Arduino.
