Retro bici luz trasera actualización - incandescente a LED conversión (con interruptor magnético) (6 / 10 paso)

Paso 6: cableado

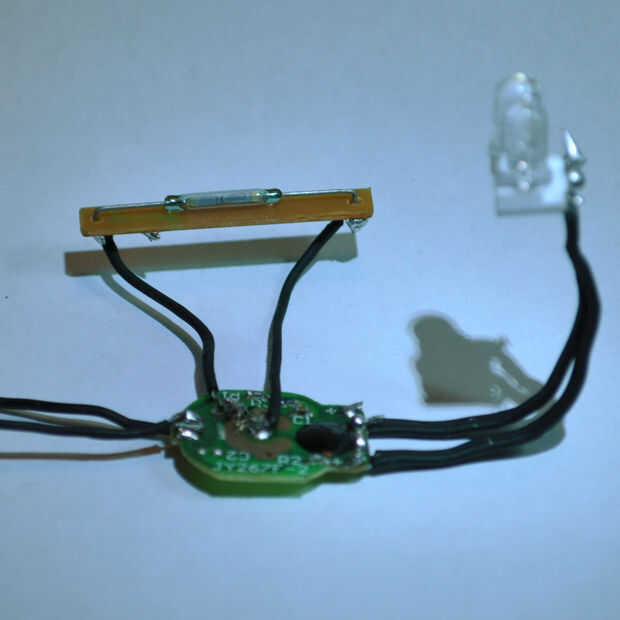

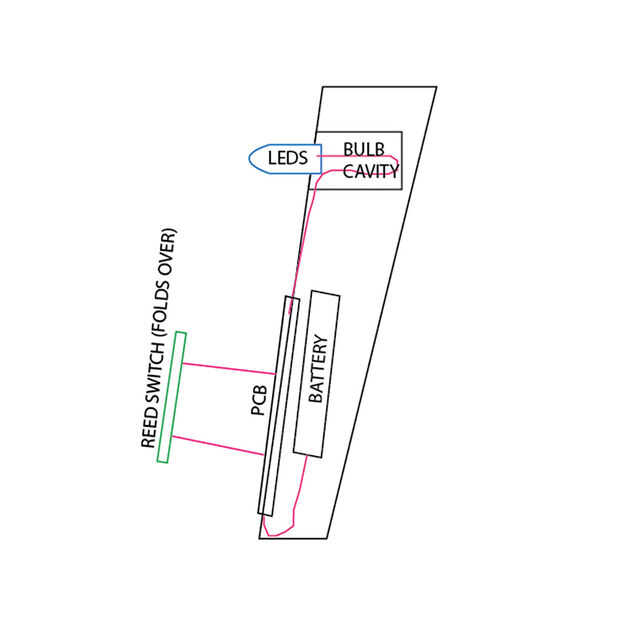

Se va a soldar los cables a la PCB para montar los componentes electrónicos a nuestra cubierta de luz. Tiene otro mirar la cubierta y tener una idea de más o menos la longitud de la misma, queremos añadir suficiente alambre para encajar la carcasa correctamente, consulte el diagrama adjunto (rosa = hilos). Preferiblemente la batería va a quedar al ras contra la parte trasera de la carcasa, el PCB se sienta sobre el y la caña interruptor en el lado o en cualquier lugar conveniente en el borde de la carcasa.

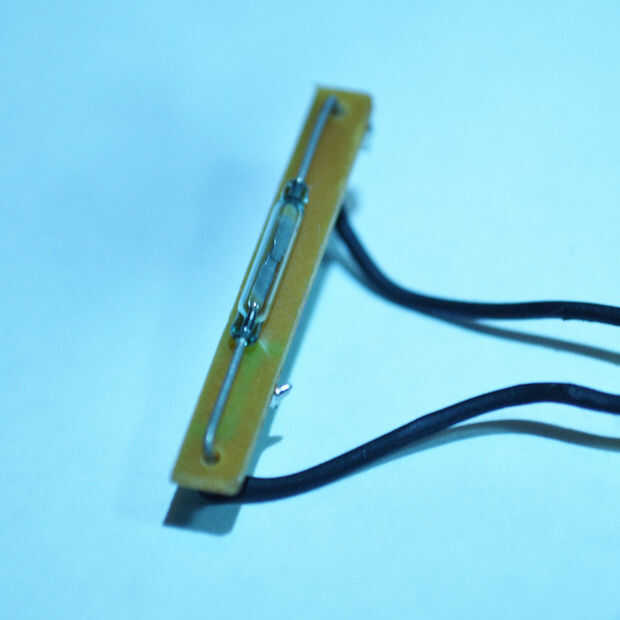

Suelde el interruptor de láminas y el conjunto de LED a sus cables dedicados.
