Retro Cam Pi (3 / 5 paso)

Paso 3: Probar algunos diseños diferentes

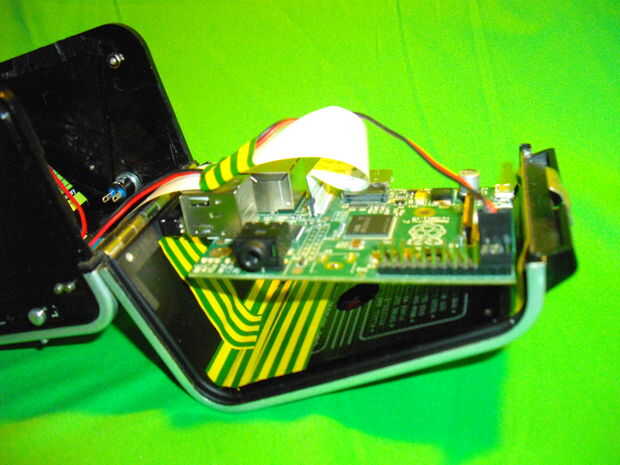

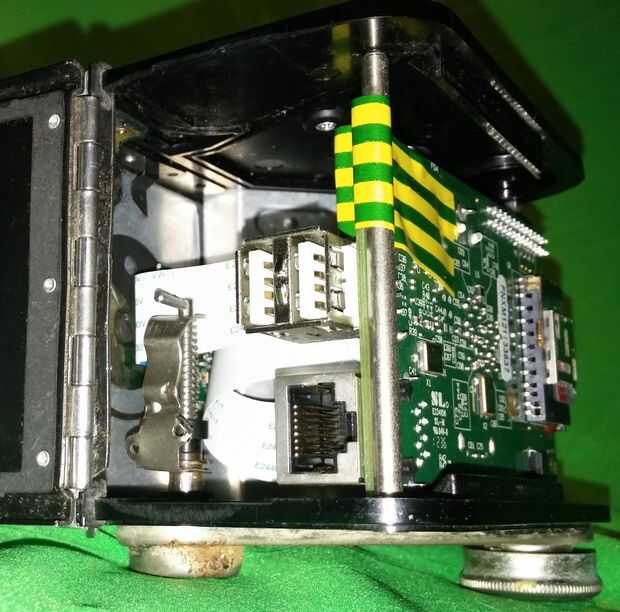

Se ve en primer lugar que la frambuesa Pi debe ser perfecto dentro de esta cámara en particular, y cuando empecé el proyecto esperaba montar el pi plana al cuerpo de la cámara, o montarlo contra la puerta de atrás donde swing hacia fuera como la parte de atrás se abrió, dando buen acceso al espacio interior donde pude instalar la batería y varios extras que había estado considerando agregar. Tengo que quitar el conector de vídeo y Dremel algunos del caso para que la espalda podría oscilación suavemente con el pi conectado, pero en última instancia instalado el pi dentro de la cámara en un ángulo más torpe porque quería incluir un micro adaptador WiFi al puerto USB, y a menos que se haga un agujero en el cuerpo de la cámara y el puerto USB externo , la pi tiene que ser montado en un ángulo.

(En la foto para este paso se puede todavía ver el disparador mecánico antes de lo reemplazó con un interruptor electrónico.)

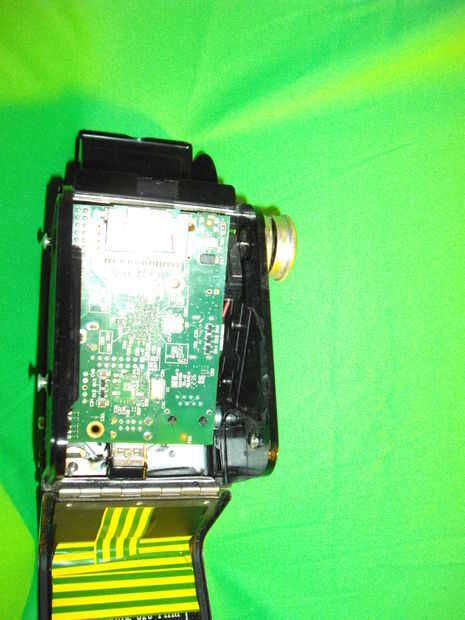

También probé varias combinaciones del pi PCB hacia arriba, hacia abajo, hacia delante y hacia atrás pero el en la foto final es la que trabajó mejor.

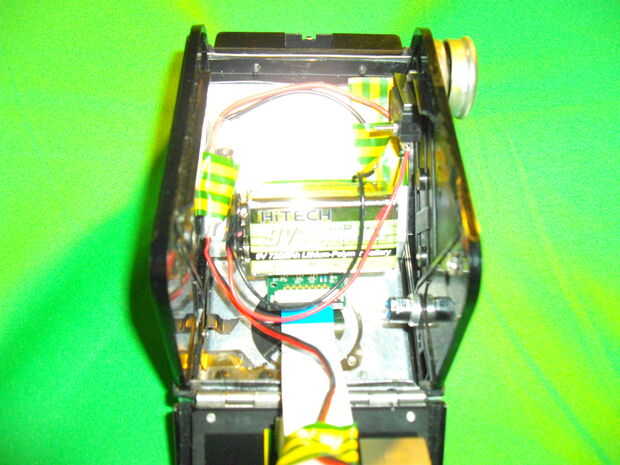

He decidido alimentar la cámara desde una batería de 9V - bueno, en realidad, una versión de polímero de litio de una batería de 9V, que de hecho viene en alrededor de 7 a 8 voltios, pero la tensión exacta no importa siempre y cuando se trata por encima de 6V ya que convirtió a un 5V regulados utilizando un 'convertidor buck'.  Son fáciles de encontrar pero, como el suministrado por Adafruit porque es bastante pequeño comparado con otros que es bueno para este proyecto donde el espacio es una prima.
