Retro Cam Pi (4 / 5 paso)

Paso 4: La cámara de Pi

Casi pude desmontar limpiamente la cámara, pero un artículo que me derrotó era quitar la última pieza de vidrio del conjunto del lente.  Se realizó sólidamente en su lugar por un anillo de metal.  Al final bruta-forzó rompiendo el vidrio con un pesado 9 en uñas (después de envolver en una toalla de papel para recoger los fragmentos de vidrio.  De hecho el vidrio se rompieron en el polvo más que en fragmentos).

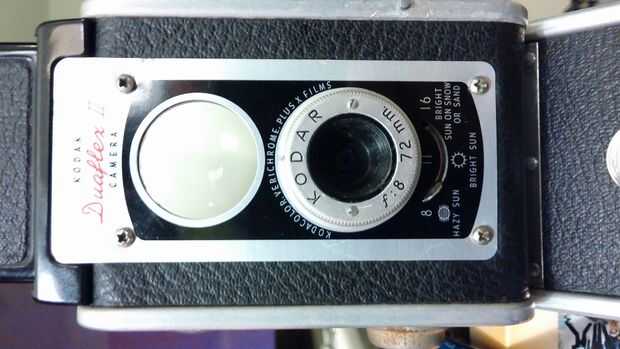

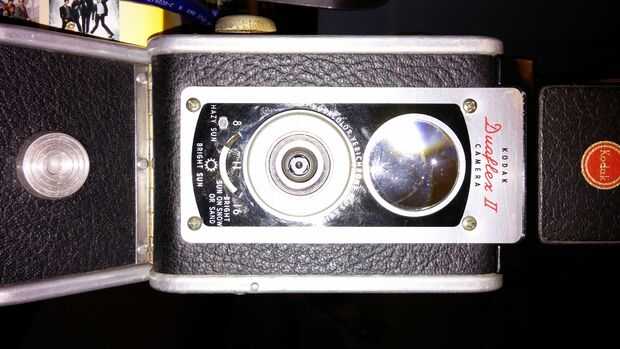

Se puede ver la lente Picam en la foto. No en todos es obvio que hay una lente falta excepto si sabes buscar, como en la foto primer plano con flash.

Cuando primero estaba piratería informática la cámara para adaptarse a este hardware dentro, he intentado mantener el mecanismo del obturador y tenía alguna idea de que el movimiento físico de la persiana podría desencadenar la captura de una imagen, pero cuando quité el obturador que descubrí que - en esta cámara por lo menos - el orificio de abertura más grande era un perfecto ajuste para la parte delantera del picam , y de hecho podría celebrarse el picam en lugar simplemente haciendo clic en la parte delantera de la lente en el orificio de abertura restante en la cámara.  Una coincidencia muy afortunada que me permitió evitar la necesidad de crear un montaje personalizado para sostener el picam en su lugar.
