Retroceso de disparo para RockBand/Guitar Hero adaptador (1 / 3 paso)

Paso 1: El diseño

, Tiempo de investigación. Encontré algo de información en los foros de la banda de rock con varios circuitos propuestos. La primera de ellas encontré utiliza un op-amp (LM386) y un 555 para manejar la transacción. Esto parecía razonable al principio pero sólo parecía más complicado como pensé en. En la Página 11 , alguien publicó un circuito optimizado mucho que lo andaba buscando. Sin embargo, esto también parecía tenía unas demasiadas partes, y francamente, no tengo ese tipo de cosas ahí. Tuve 741s mentira alrededor, pero no en un circuito de batería. Tenía algunos op-amps LMP2011 ahí, pero a $2,75 cada uno, yo no iba a usar dos de ellos.

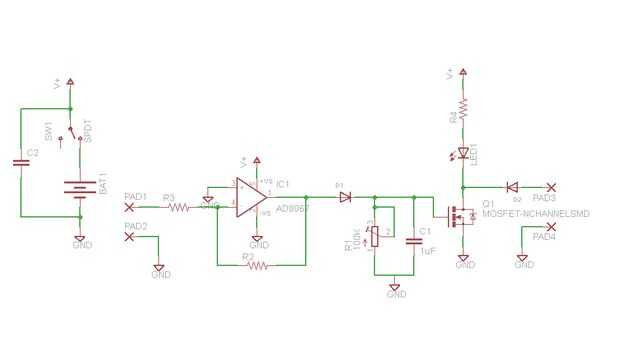

Efectivamente, esto es sólo un circuito que amplifica la salida del piezo, detecta el nivel de pico y pantalones cortos de una señal a tierra para una cierta cantidad de tiempo. Mi op-amp puede ejecutar a 2 voltios, pero no más de 5.5V. Utilizando un BJT al cortocircuito la salida parecía ineficaz puesto que requiere más corriente para funcionar que un MOSFET... Además tengo MOSFETs más alrededor de BJT. Por último, la selección de diodo fue importante. Prototipo con 1N4009, pero el .6V me deje limitada sensibilidad en los rangos de voltaje deseado, así que pensé que un diodo de Shottkey clasificado en acerca de. 2V esto haría muy sensative. Surgió con el diseño anterior.

Puesto que todo lo que he elegido puede funcionar a 2V, podemos utilizar una pila de moneda de litio de 3V para conducir esto. La batería es buena para 230mAh, y puesto que este circuito tiene un requisito de reposo de 900µA, esto debería ser más que suficiente para los meses de reproducción normal.

También no creo que la necesidad de poner en un control de sensibilidad. Desencadenantes más uno ya y consigue el corte sobre el caso correctamente con las piezas que tenía iba a ser una pesadilla.
