Paso 2: hacer

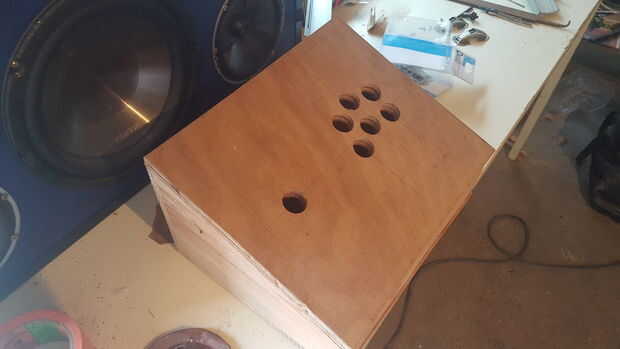

Para la primera casilla, debemos perforar:
- 1 para el conector hdmi
- 2 para los conectores rj45
- 1 para el botón "Insertar moneda"
- 1 para el botón de "jugador 1"
- 2 botones de función (justo al lado del jugador 1, esto le permitirá acceso a las interfaces de menú para configurar el retropie sin un teclado)
- 1 para el joystick
- 6 para los botones de acción

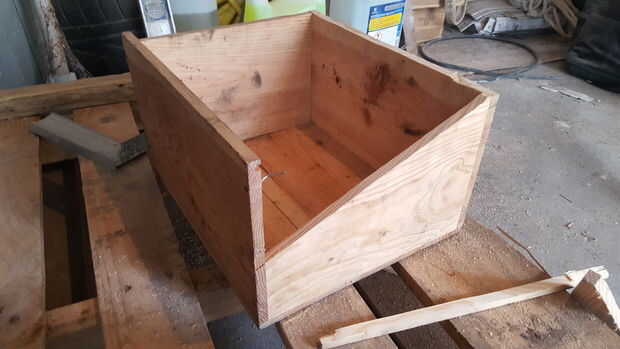

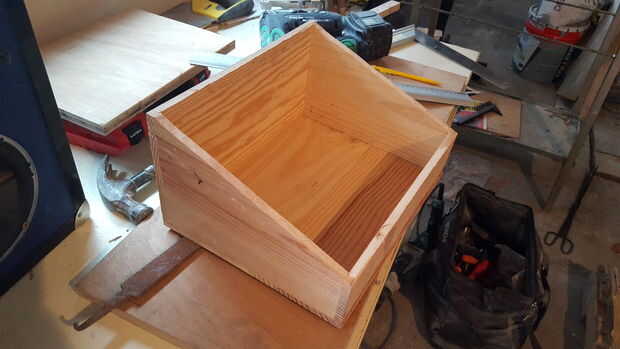

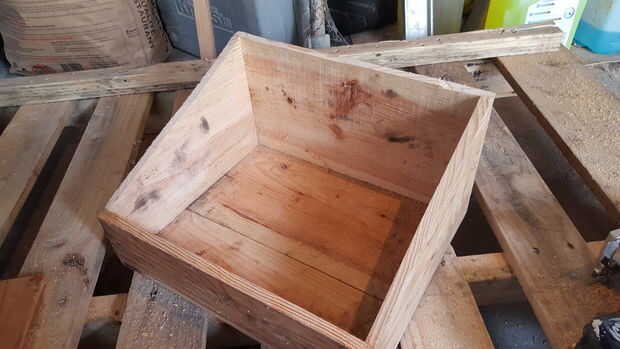

El único corte que tienes que hacer se basa en la parte delantera de la caja y depende del ángulo que desea tener entre la parte delantera y trasera de la caja.

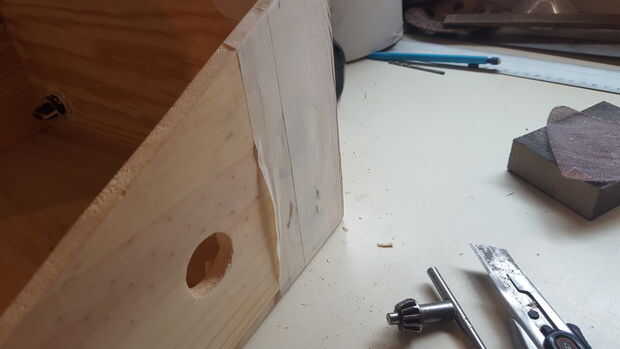

Entonces, lija la caja.

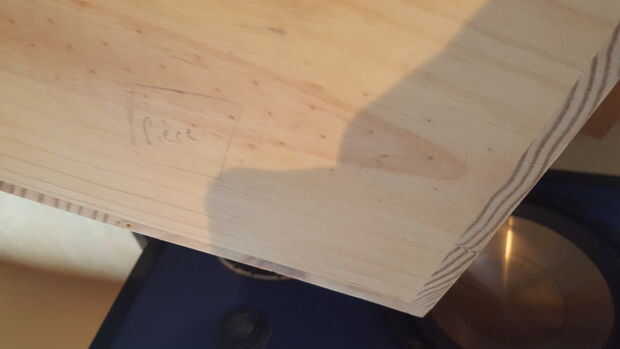

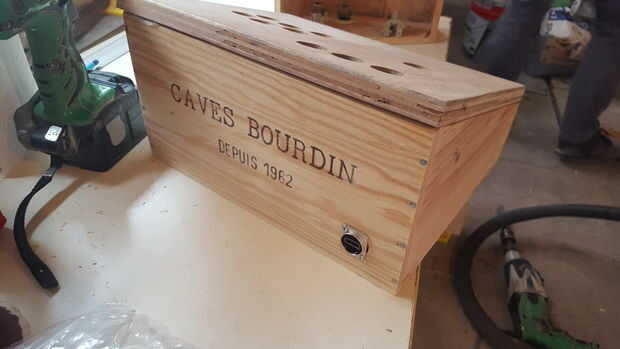

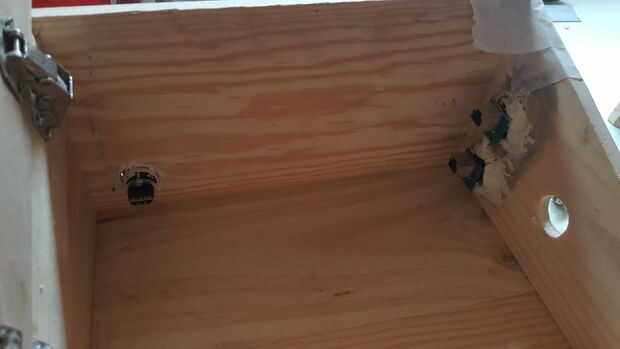

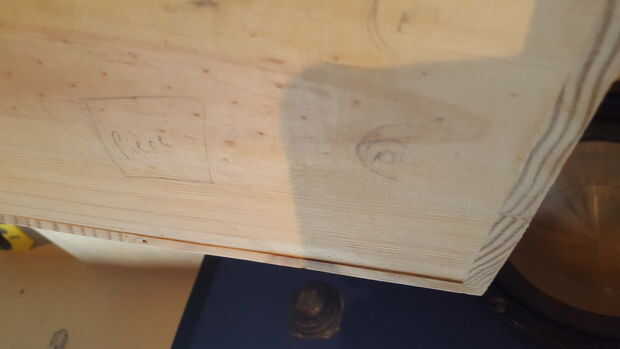

Se puede ver en las fotos el conector hdmi debajo de la etiqueta de la caja y los 2 rj45 me pegado en los agujeros con relleno.

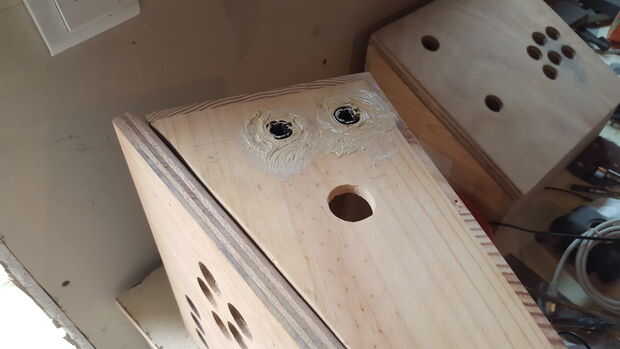

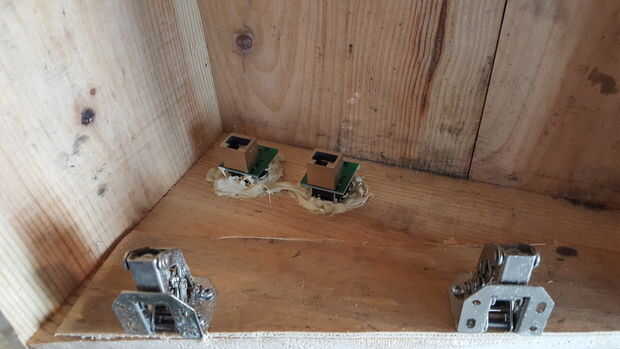

En la última foto, vemos los 2 conectores rj45. Hice un trabajo chungo allí al principio, pero tan pronto como estaba seco, lijar todo a perder.
El segundo cuadro es un poco lo mismo que la primera.
Las únicas diferencias son:
no son necesarios los rj45 2 agujeros están a la izquierda de la caja, para que cuando quiera un jugador de uno, es fácil de conectar ambos buzones 2 botones para acceder al menú, sólo el jugador 1 debe itonly el jugador 1 tiene conector hdmi si puede tener algún sentido de la foto, se puede ver el cuadro de "jugador 2" de la "player 1" uno.

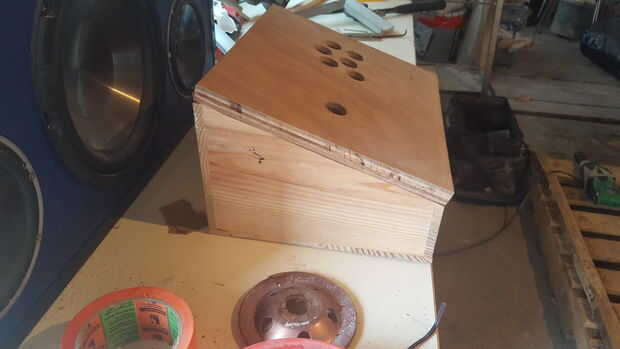

Para las mejores tablas, tenía planchas de madera en casa.

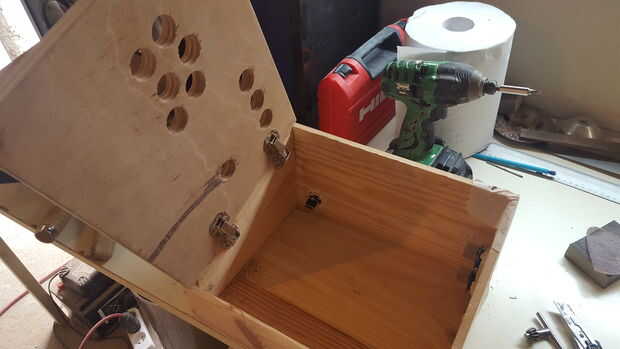

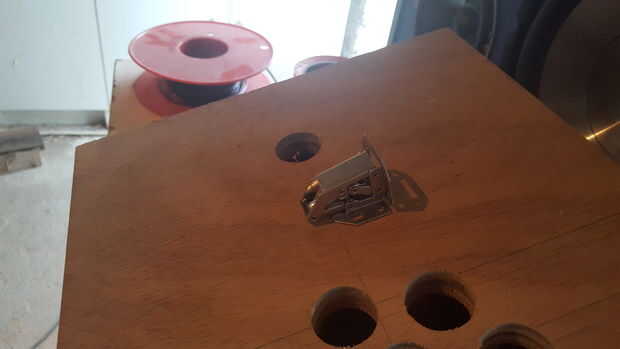

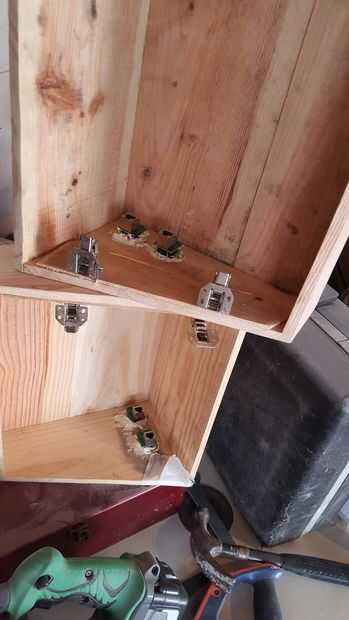

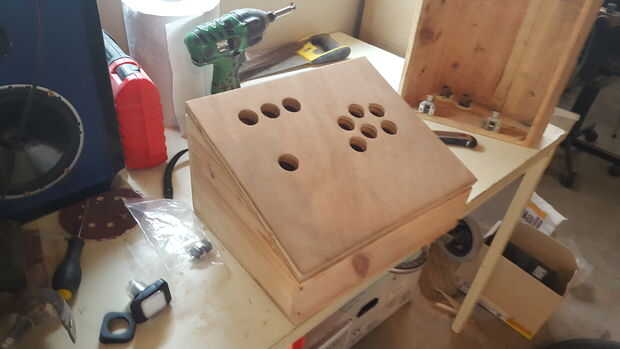

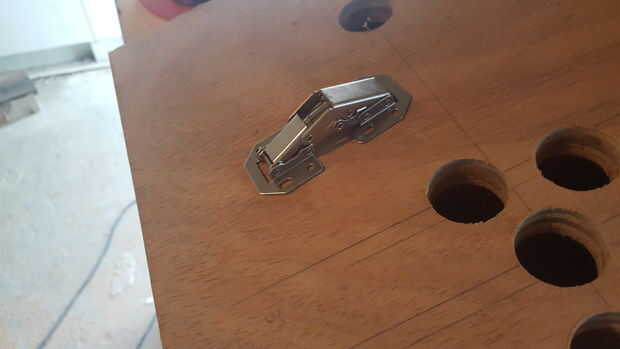

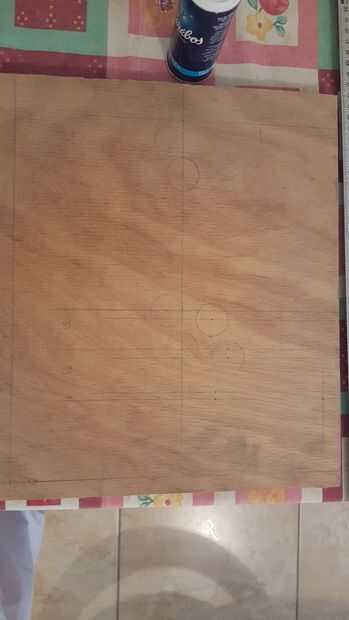

Usé un lienzo para el diseño de botones. Usted puede encontrar aquí: Sanwa diseño entonces, tuve que atornillar la placa a la caja. Aquí, me encontré con un problema. Las bisagras que compré tienen un ángulo de 90 grados cuando está cerrado, así que no pude colocarlos en la parte posterior de la caja, ya que hay un más importante ángulo de 90 grados. Simplemente coloqué las bisagras en el lado de la caja.
