Paso 5: Breakout Boards-reducción y corte
IMAGEN:

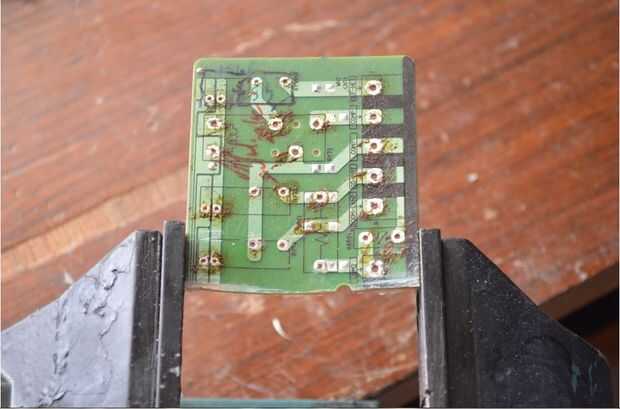

- Placa de circuito con todos los componentes quitados.

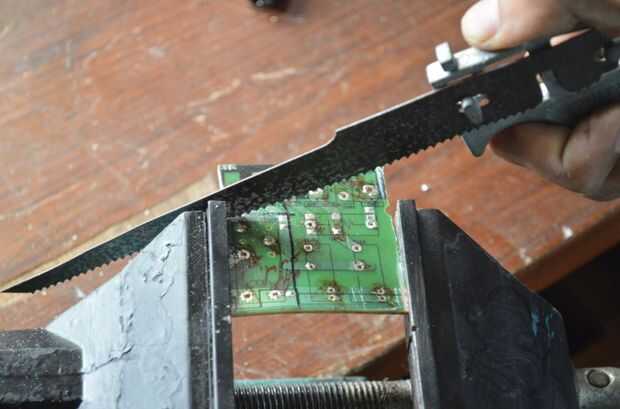

- Corte de la placa de circuito.
Una vez que se han quitado todos los componentes, puede iniciar el proceso de fabricación de tableros de arranque personalizado o incluso personalizadas tarjetas de circuitos. Empezar por la Junta Directiva de la marca con un rotulador de permannent. Corte la tabla para su requisito con una sierra para metales. Por ejemplo: estoy haciendo un tablero de arranque relé. Por lo tanto, corte la tabla para que se adapta a mi relé en el tablero reducido. También he dejado algo de espacio para añadir pins de cabecera ya que es un tablero de arranque.
Tip: Mientras cortar el tablero, asegúrese de que dejar unos caminos de cobre que se puede añadir pins encabezado / salida pines que.
Sugerencia: Breakout Board-su una tarjeta de circuitos que permite acceso o unir pines de componentes o microchips
