Paso 2: conexión
Así que ya tenemos una idea de cómo trabaja este módulo. La parte principal es la PT6964, vamos a ver más. No hay ningún microcontrolador en el tablero, así que la interfaz debe estar en el conector.

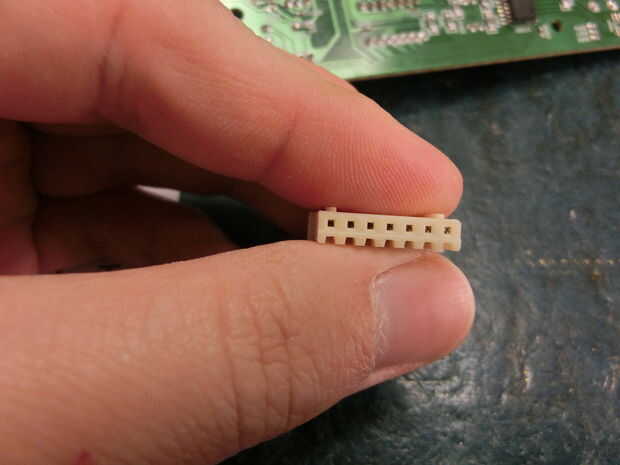

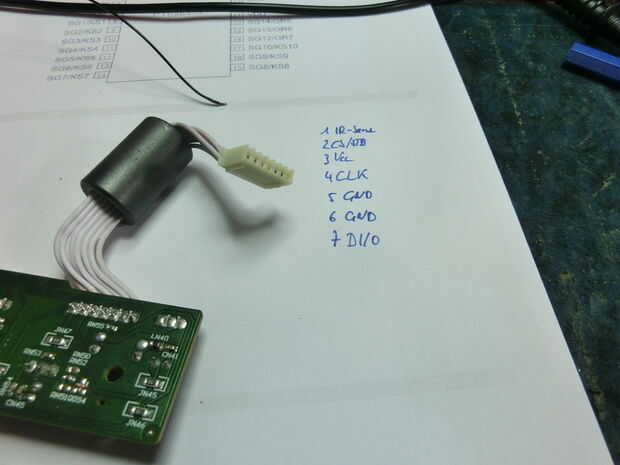

Ahora todo lo que necesitas hacer es tomar tu multímetro una medida en ohmios (o sonido) de los pines correspondientes de la PT6964 para la interfaz serial. Las señales de DIO, CLK y STB deben estar en el conector 1:1 recta. A veces hay una resistencia en la línea de señal para hacer la prueba de cortocircuito de diseño, entonces no medir 0 ohmios (o bip) pero un par de ohmios (digamos todo < 1000 ohmios es sospechoso). En este caso hubo resistencias series en la ruta de señal. Encontré todas las señales en el conector. GND y VCC el mismo. En primer lugar no he podido encontrar Vcc del conector, porque hay una protección diodo 1N4148 en la pista de Vcc.
Por lo menos una señal en el conector no coincidan con el PT6964, te puedes imaginar: las señales del sensor ir. Éste no es manejado por el PT6964 y el microcontrolador de la placa base vieja consiguió así esta señal también. He observado pero no esta estoy usando en este instructable.
