Paso 3: Ahora es nuestro turno! Me trae la soldadura...

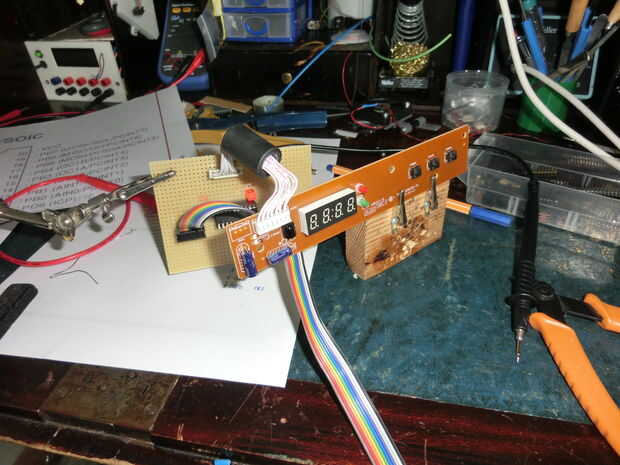

Así que tenemos la conexión. Ahora que soldar un pequeño PCB poco con Attiny2313 a darle una oportunidad a la vida en el módulo. Puede utilizar un arduino o tal vez una frambuesa pi para conectar la pantalla demasiado (tal vez hizo esto para mi impresora 3d... vamos a ver :-))
La hoja de datos contiene toda la información para obtener la interfaz serial simple hecha. Utilicé bitbanging para que sea más portátil para proyectos posteriores.
El PT6964 es un chip increíble con un montón de características interesantes:
- función dimmer mediante ajustes en el chip para ajustar el brillo, limpio!
- exhibición del conjunto de encendido/apagado con un solo comando, ahorrar energía!
- leer teclas y debounce ellos, justo lo que necesitas hacer una interfaz agradable!
Después de recibir la primera señal de vida de la pantalla he descubierto que la conexión del segmento no es como se menciona en la hoja de datos de la PT6964. Supongo que el diseñador le gustaba tener un barato solo lado pcb por lo que todo conectaron como lo fue el mejor desde el punto de vista de la disposición. Pero no hay problema una pequeña prueba y error y los segmentos de la derecha. He creado un pequeño LUT (mire para arriba tabla) en mi código para obtener el derecho bitcode para cada dígito.
Organizar el código en github (escribí esto en una noche, no seas grosero :-))
