Paso 3: Bienvenido a la máquina
ninguna de las medidas aquí son uso arbitrario lo que tienes

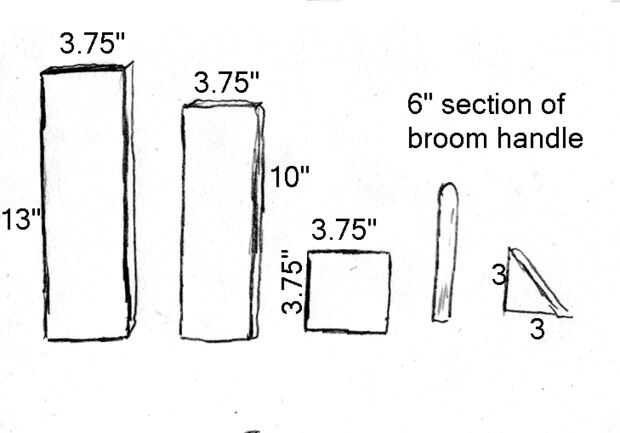

en primer lugar se obtiene una tabla entre 3 y 4 pulgadas de ancho.
He utilizado madera contrachapada de 3,75 pulgadas de ancho.
Cortar 3 tramos de ella
1, 13 pulgadas de largo
1, 10 pulgadas de largo
y 1, 3,75 pulgadas cuadradas.
utilizar una sección triangular 3 pulgadas de alto como un corsé. (Figura 1)

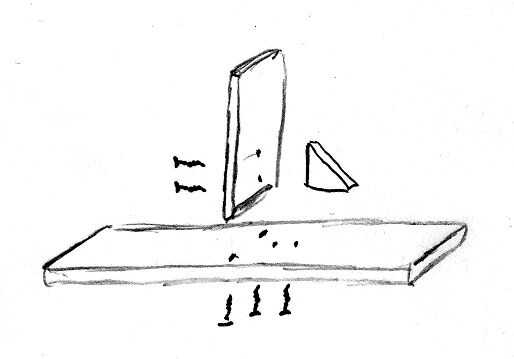

Atornille o clave las tablas como se muestra en la (Figura 2)
tomar la punta cuadrada y fijarlo con la abrazadera al vertical alineado con la parte superior y los lados (Figura 3)

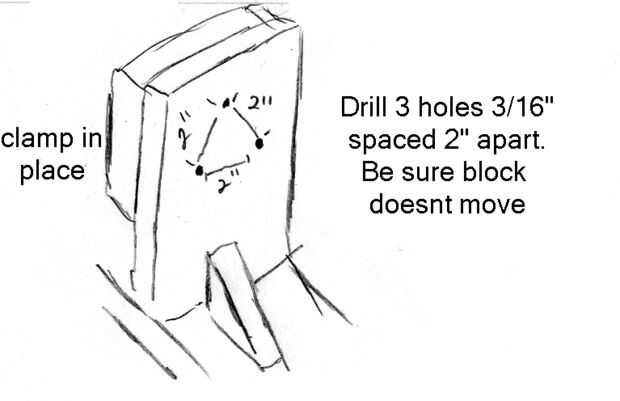

Taladre orificios de 3/16 a través de ambas piezas en un triángulo espaciados 2 pulgadas al lado
es importante que los bloques no cambiar durante esta etapa, es necesaria una alineación perfecta.
(Figura 4) después de taladrar los 3 orificios taladro uno {en el bloque corto} justo en el centro del triángulo {fijar el palo de escoba aquí como una manivela}

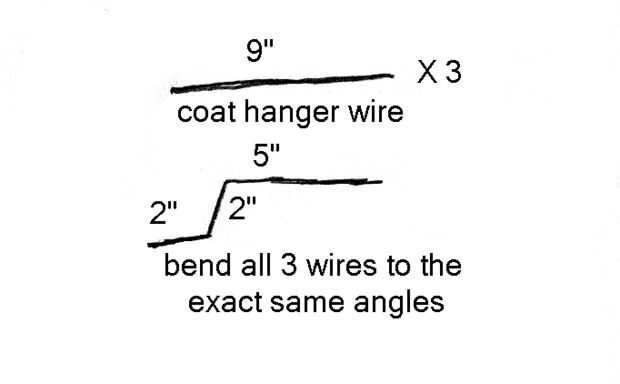

tomar 3 tramos de alambre de percha de 9 pulgadas de largo y doblar una forma inestable de ellos (Figura 5)
primera curva en 2 pulgadas no 90 grados segundo plegado en 4 pulgadas marca al recto.
es muy importante que todos los 3 cables están doblados a los ángulos exactos y distancias como mutuamente

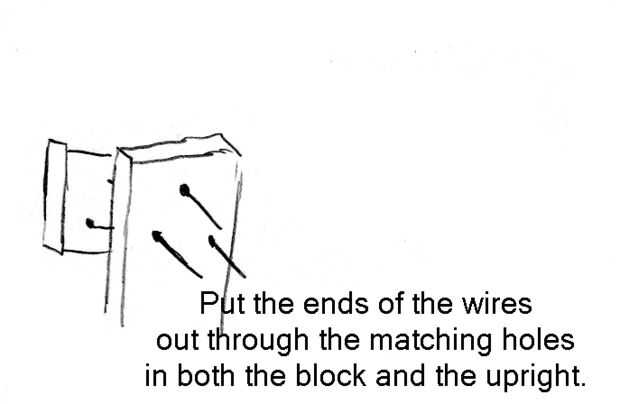

Inserte los extremos cortos de la manivela de los cables en los 3 agujeros en el bloque .bend los extremos sobre el
los cables no pueden caer pero no giran.
Inserte los extremos largos en los orificios correspondientes en los montantes. (Fig 7)
en este punto puede girar la manija de la escoba alrededor de unas cuantas veces y ver que los cables no chocan con los demás si luego cambian los ángulos en el alambre hasta que no lo hacen.

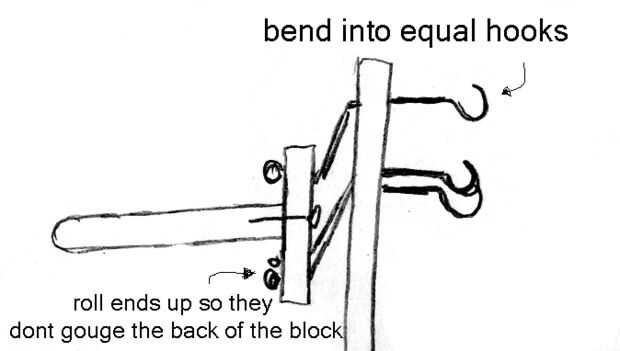

doblar los extremos del largo en ganchos {curva alrededor de una sección del palo de escoba} mantener los ganchos del mismo tamaño y longitud (Fig. 7)
acabado de la madera la forma que deseas.
ahora lo que tienes es un conjunto de tres anzuelos que todos en la misma dirección a la misma velocidad cuando la manivela de la manija de la escoba alrededor {como un viejo arrancador del coche moda}
la proporción es 1:1
Si utiliza engranajes en vez de manivelas haga una máquina de velocidad superior pero eso es material para un futuro instructable.
ahora sobre cómo usarlo
