Reutilizar un control remoto de TV totalmente! (2 / 3 paso)

Paso 2: Hack por diseño

Llamo este hack paso siguiente por diseño. Este es un verdadero hack, depende de usted para rediseñar su control remoto para su preferencia.

Lo que quería en mi diseño es una típica dirección de cuatro flechas. Además, quería unos botones para mi rover robot destellando luces, sonido de un cuerno y girar. Así es cómo se hacía:

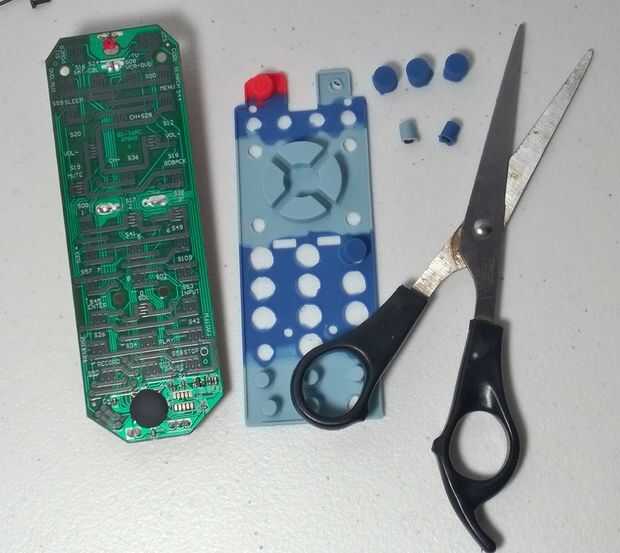

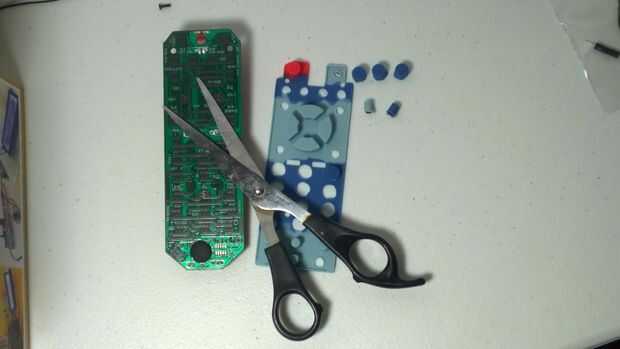

1. Usando las tijeras, retire con cuidado todos los botones no deseados .
2. Tomar medidas para lo restantes botones es decir de circunferencia de cada botón y su distancia de los bordes
3. He utilizado PowerPoint 2013, tiene grandes características de alineación.
   • Comencé por crear una forma de rectángulo con bordes redondeados.
   • A continuación he añadido las formas circulares para todos los botones restantes.
   • FYI tomó varios intentos para que las cosas perfectas.
4. Una vez que estaba feliz con mi papel de diseño impreso, guardó el archivo .ppt en un archivo PDF para corte por láser.

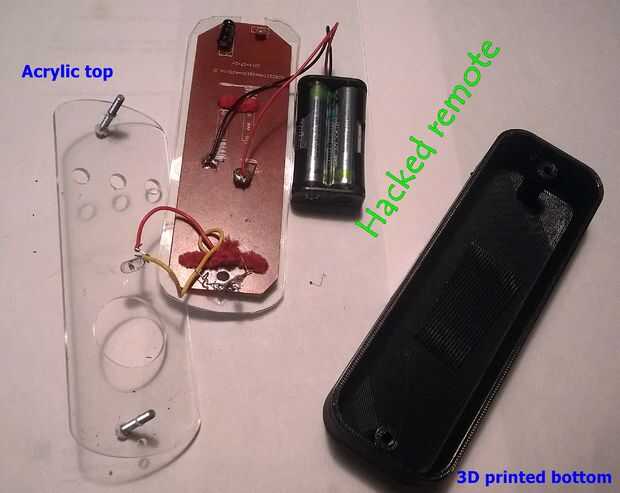

5. Láser de corte mi archivo guardado en un 8 x10 hoja de acrílico.
6. Para la caja de abajo usé Autodesk Inventor. Esto era una simple forma rectangular con dos agujeros el tamaño exacto de la pieza superior de acrílico y un 1cm del agujero para el ir * aproximadamente 6 pulgadas por 4 pulgadas
7. Luego imprimí 3D mi diseño.

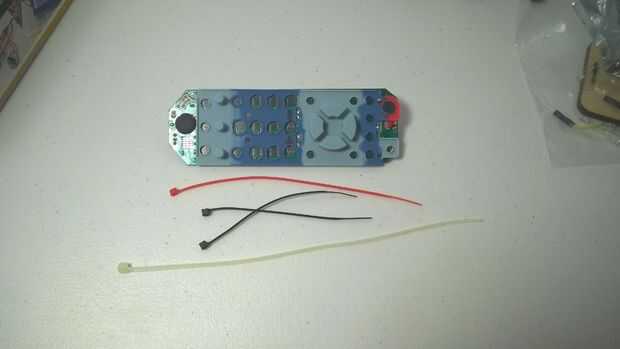

8. Usé ataduras de cremallera para guardar el circuito y silicio alineada.

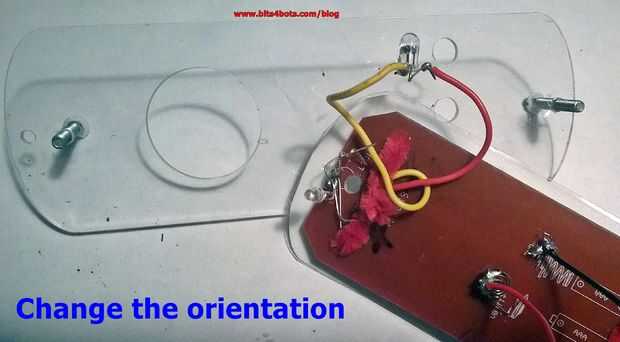

9. Para cambiar la orientación del mando a distancia desoldar el transmisor IR y añadido +-3cm de alambre flexible.
10. Por último, soldado un portapilas de 3V a la bobina y alambres expuestos (+ y -) de la fuente.
