Paso 2: Examine la placa de circuito para pernos del IO e interfaces

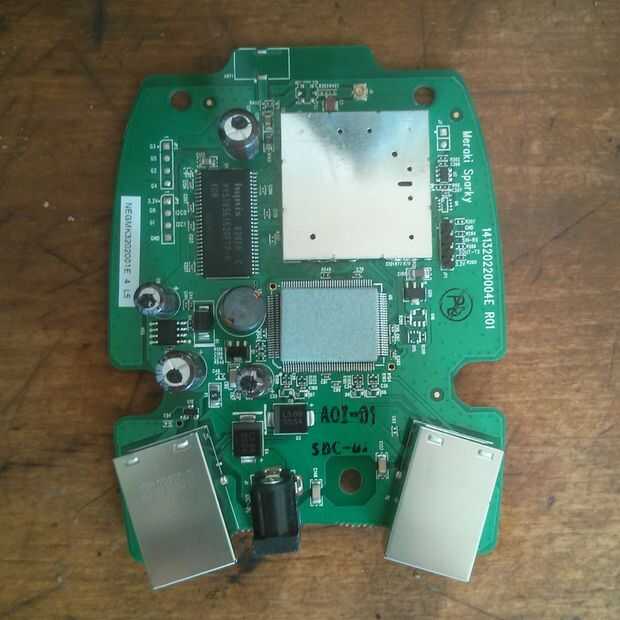

Examinar la placa de circuito de su enrutador para pernos del IO e interfaces.
Etiquetado de pines y puertos varía entre fabricantes y modelos incluso, que van desde cristalino a deliberadamente ofuscado. En mi caso Meraki hizo las cosas muy fácil---se pueden ver con pines GPIO (conectados a los LEDs de la Junta) en la parte superior izquierda, incluso un bus I2C. Consola serial del dispositivo está a la derecha, con cabeceras ya conectados y 3.3V, RX, TX, GND etiquetados.
Si no quiere tomar su router aparte todavía puede encontrar FCC ID del producto, para echarle un vistazo a los interiores de la impresa en la caja y la placa de circuito y buscar ese número en la base de datos de autorización del equipo de FCC. Allí podrás ver algunas especificaciones y fotos del interior y exterior del dispositivo.
