Paso 3: Hardware
El dispositivo se alimenta de 3 baterías AA.
Eléctricamente, los LEDs están dispuestos en una matriz de 8 x 2, formado por dos transistores, juntados a salidas de Arduino y un registro de desplazamiento 74HCT595.
Como sólo un LED está encendido en cualquier momento, el registro de desplazamiento puede fácilmente mA fuente el 5 necesita.
El módulo GPS proporciona la latitud, longitud y rumbo (= dirección en la que el usuario se mueve). En la sesión del atasco, se utilizó un más viejo tipo, que consume hasta 110mA. El módulo de GPS SkyTraq ST22 consume sólo 25 mA, que permitirá una vida más larga de la batería.

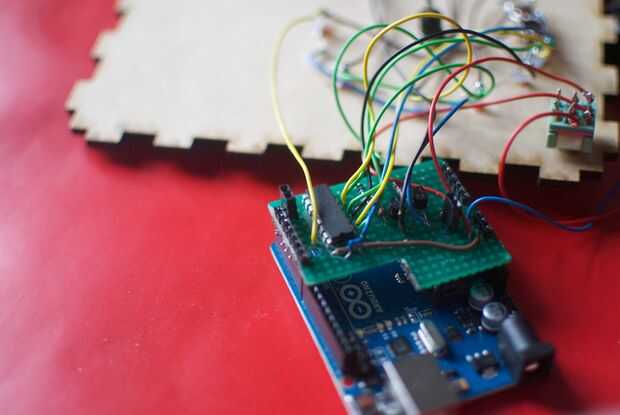

Descripción del hardware:
El swith de encendido y apagado sólo conecta las pilas a los pines 5V y GND.
El botón de "OK" es conectado al Arduino pin 6
El registro de desplazamiento tiene las siguientes conexiones para Arduino: datos en pin 5, reloj en pin 2, luz estroboscópica en el pin 3, salida activar pin 4
La parte "izquierda" y "derecha" de la pantalla es controlada por los transistores NPN, conducidos por pines A4 y A5.
El módulo GPS se conecta a los pines (Rx) de 11 y 12 (Tx).
Ver esquema de más abajo.
