Paso 2: Crear un nuevo perfil
Lo primero que querrá hacer si es incrustar un alféizar en una pared es crear un perfil personalizado de su umbral. Puede hacer esto mediante la creación de un nuevo perfil.

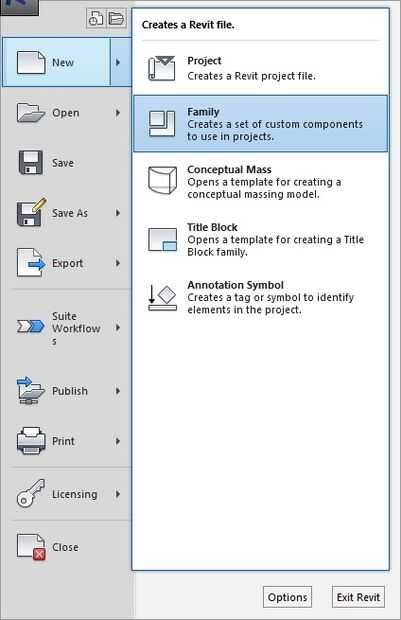

- Haga clic en el menú de la aplicación (el color R en la esquina superior izquierda de la pantalla) y se ciernen sobre "Nuevo" y seleccione "Familia".

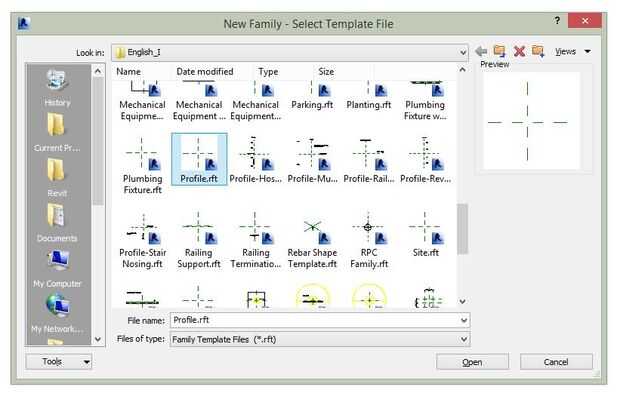

- Se le pedirá cargar una plantilla primero antes de empezar a crear su nueva familia. Desplácese hacia abajo hasta que veas la plantilla familiar que está etiquetada como "Perfil". Seleccionar y abrir.

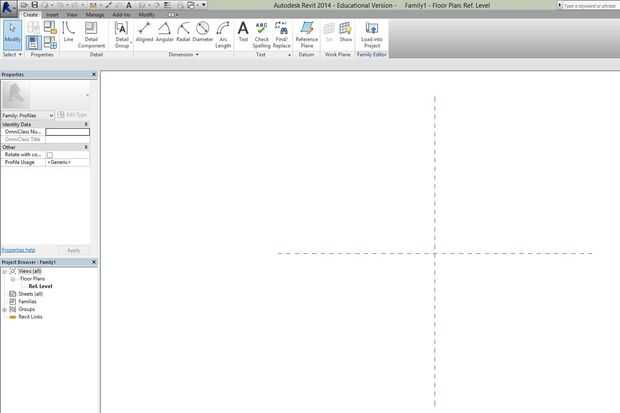

Debería ver dos líneas discontinuas verdes que se cruzan. Estas son sus planos de referencia. Es importante recordar que generalmente la intersección de las líneas discontinuas será el punto de colocación para su familia, por lo que dependiendo de donde usted está colocando el objeto dependerá de si necesita dibujar el objeto por encima de las líneas horizontales, por debajo de ellos, o a la izquierda o la derecha de la línea vertical.

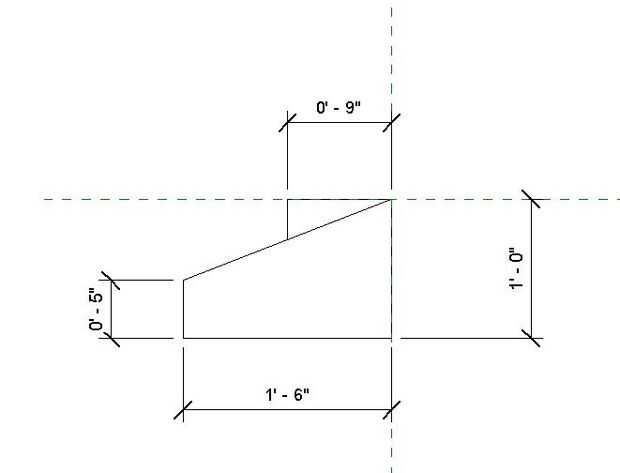

- Dibujemos un alféizar de la ventana. El que dibujé fue muy simple. En la ficha crear, haga clic en y luego seleccione "Línea". Comencé en el centro de la intersección y dibujó una línea de 1', 1' - 6", hasta 5", a la izquierda y luego cerró la línea volviendo al centro. Luego selecciona el punto medio de la línea diagonal, elaboró el plano de referencia y volver al centro.
Deberá establecer el tipo de familia y el uso de Perfil de tu perfil.

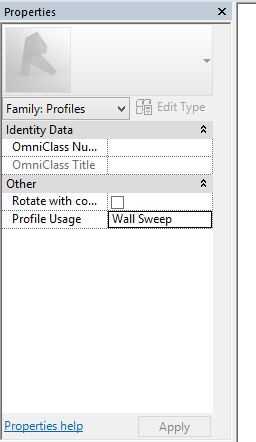

- En las propiedades de barra de cambiar el uso de"perfil" a"pared".

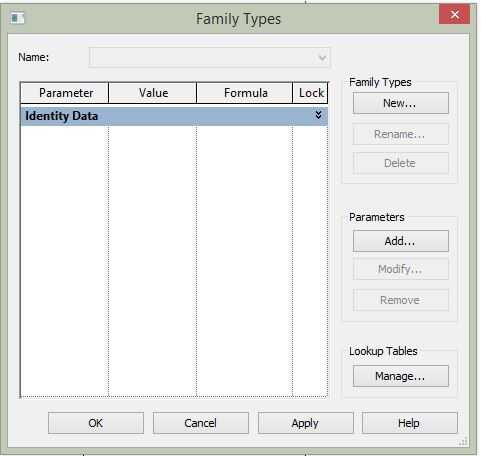

- A lo largo de la parte superior de la pantalla, haga clic en el botón de "Familia tipo" en la sección Propiedades. Parece que el botón del componente con cuatro cuadrados azules delante de ella.
- Seleccione "Nuevo" en la familia y la etiqueta es como algo así como "Barrido de pared personalizado".

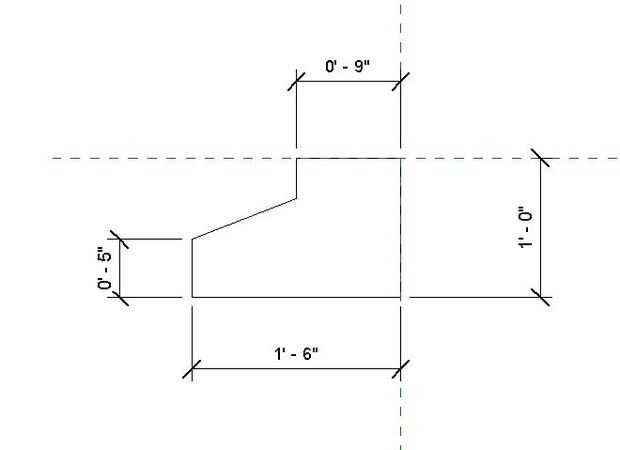

Es importante recordar que usted no puede dibujar un perfil que no es un lazo cerrado. Para hacer este perfil, necesitamos recortar algunos de nuestro dibujo. Utilice el comando trim y recorte la parte interior de la línea diagonal.
- Con el perfil en un circuito cerrado lo podemos entonces agregamos a nuestro proyecto. Haga clic en el botón de "Carga en proyecto" en la parte superior de la pantalla.
