Reviviendo muertos MailMate trituradora (2 / 9 paso)

Paso 2: La bestia de la tripa y evaluar lo que puede hacer con lo que tienes.

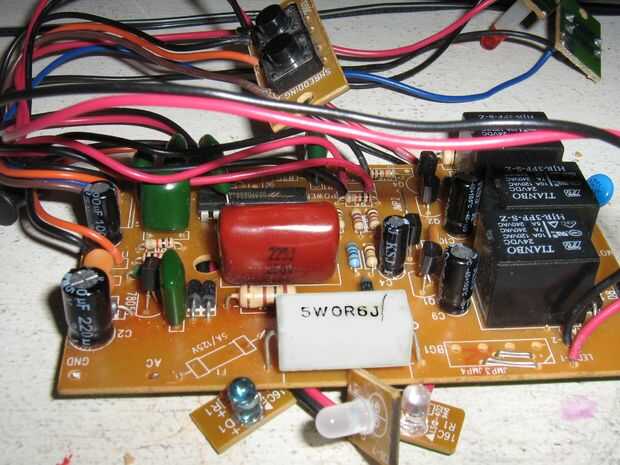

En mi caso, yo tenía ni idea de lo que estaba roto, por lo que acabo de quitar la placa de circuito y cortar los cables tan cerca de la Junta como sea posible, para darme espacio para moverse posteriormente. Por supuesto seguí la Junta por alguno de los componentes recuperable en un proyecto de futuro.
Al parecer, esta desfibradora de vino en una versión con un motor de corriente alterna y una versión con un motor de corriente continua. Tengo mis dudas acerca de motores de CA reversibles... corregirme si me equivoco, pero... Al sacar el motor, comprobar una etiqueta con las especificaciones. En este caso es un motor de DC 120V. Tenga en cuenta que hay 4 cables que salen del motor, y dos de ellos son obviamente los cables de alimentación de DC ya que son negro y rojo. Los otros dos son de color azules, y de lo que puedo decir, son probablemente de un sensor de tipo, puesto que había una sobrecarga, el LED de la tapa.
El hecho de que se trata de un motor de 120V puede considerarse algo bueno, ya transformador no se necesitarán en el nuevo circuito. Ahora también sabemos que necesitamos una manera de convertir 120V AC a DC 120V.
Entra en el mágico mundo de puentes rectificador!

Nota: puede variar la tensión de corriente de los enchufes en su casa.

Si usted cava un poco más, usted puede encontrar un micro interruptor que corta la corriente a la unidad si se retira el recipiente. Dejar ser. No hablo de él en los siguientes pasos. Recuerde que es parte del cableado de CA.
