Paso 3: Conozca el nuevo corazón para tu monster
Bueno, generalmente es un arreglo de 4 diodos que actúan como policías de tráfico, dirigiendo todos los electrones que van en una dirección a una alambre (el alambre negativo, normalmente negro), no su lazo en el circuito y volver a través de otro cable (el cable positivo, normalmente rojo).
Existen 3 diodo popular para hacer los puentes. Puede ser simplemente 4 diodos soldada en la placa de circuito, o puede ser un circuito integrado tomando la forma de un rectángulo vertical con una esquina biselada o una unidad cuadrada que pone de plano en el tablero.
El tipo rectángulo generalmente tiene la CA vienen en los pernos de centro y el CC de las clavijas exteriores, con el positivo hacia la esquina biselada.
La Plaza tiene la CA vienen en esquinas opuestas y el CC de las otras dos esquinas, al igual que usted vería en un diagrama del circuito.

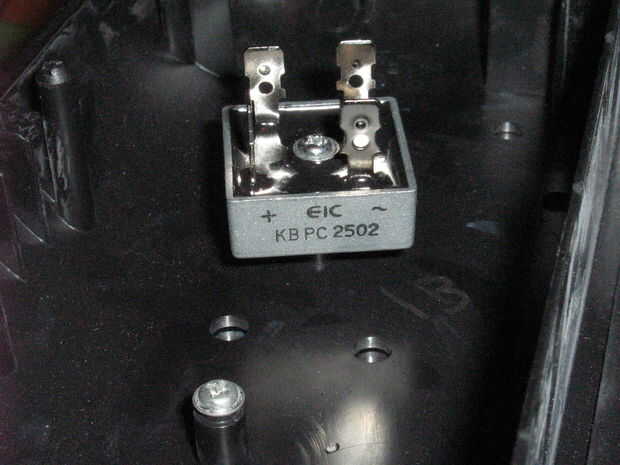

La que tengo para este proyecto es del tipo cuadrado. Creo que este diseño es más popular con voltajes más altos.
Usted puede consultar este artículo de Wikipedia para más detalles y algunas fotos.
