Paso 6: Diseño de circuito
Aquí la parte más delicada es el mecanismo de la revocación, que gira en torno al interruptor DPDT.
Así, conseguimos DC a los pins de mediados el DPDT, y entonces ¿qué?
La manera más limpia para conectar los dos lados del interruptor al motor es conectar el tho lados del interruptor junto, conectar la ficha positiva de un lado a la ficha negativa del otro lado y viceversa, de cruzar los cables *. Luego conecte los cables del motor a cada lado.

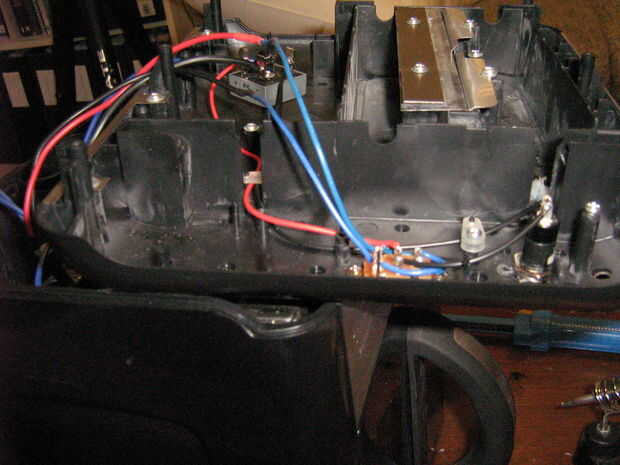

En mi diseño, opté por poner el interruptor en el cable negativo, entre el puente y el interruptor DPDT. También se podría poner en el cable rojo de la misma manera.
Un fusible también podría colocarse en línea en uno de los cables antes del puente y es muy recomendable para los proteccionistas por ahí.
* Algunos interruptores vienen precableadas, hecho específicamente fore revocación del poste, con 4 terminales en lugar de 6. Dos para la entrada y dos para la salida.* reversible
