Paso 8: Crear una adecuada fuente de luz con madera contrachapada.
Vamos a usar una linterna para que construimos un pequeño escenario que se alinea el centro de la linterna con el centro del espejo reflectante.

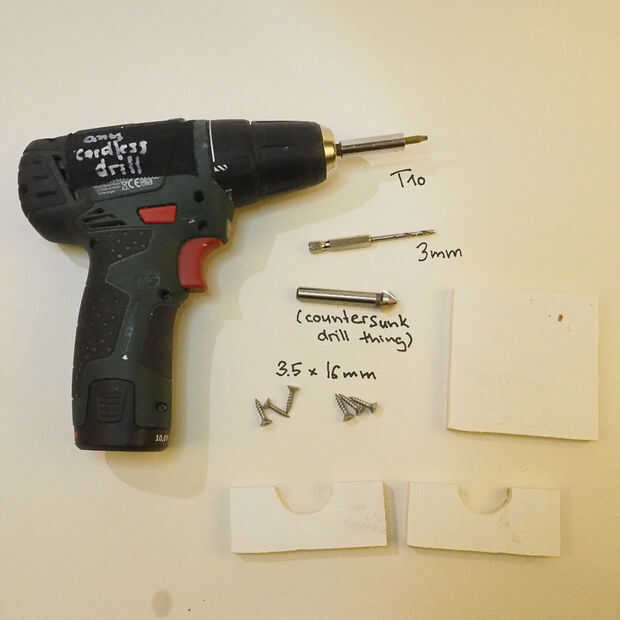

Lo que necesitarás:
- Herramientas:
- Sierra de marquetería (o herramienta similar)
- taladro inalámbrico
- Taladro de torx T10 poco (o equivalente)
- taladro 3mm
- taladro 2mm
- broca avellanado
- pinza de freno
- papel de lija
- lápiz de carpintero (opcional)
- pluma y papel
- linterna

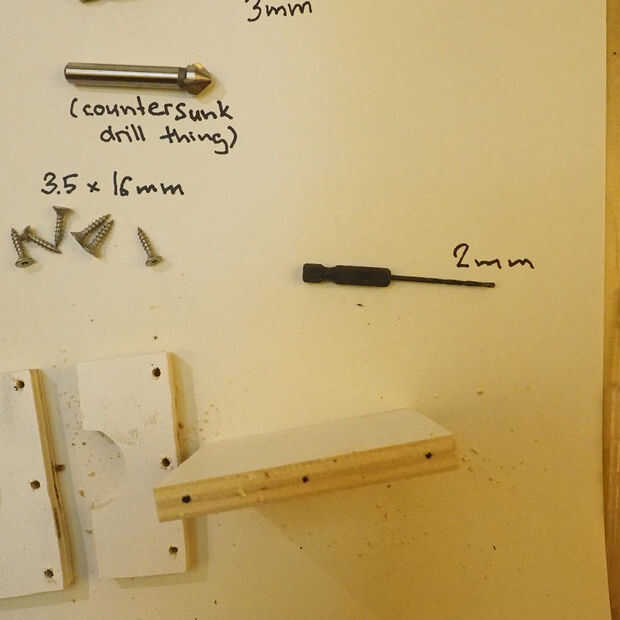

- planchas de madera (9mm)
- tornillos (T10 3.5 x 16 mm)
- adhesivo en aerosol (el tipo no permanente)
- Consejos generales sobre el trabajo con madera: (Gracias a Tom Sachs para las lecciones)

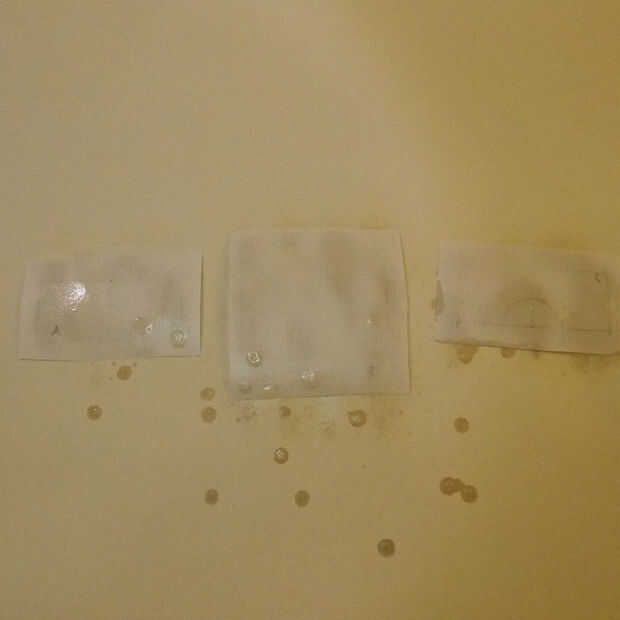

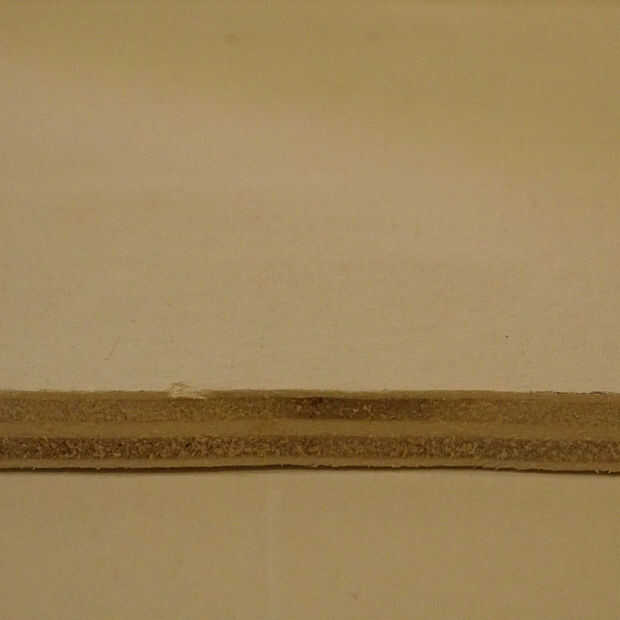

- De la pintura antes de lijar y cortar madera contrachapada. Esta muestra de tableros contrachapados de madera contrahilo hermosa y evita que dripmarks contaminando nuestro equipo científico.
- Use tornillos de Torx para evitar cam-out, o utilicen el controlador de cabeza philips apropiado para el tornillo. (Cam-out es cuando su destornillador salta fuera de una cabeza de tornillo.) Su hombro, mano, broca y tornillo deben estar alineadas con el centro de la tierra, para evitar cam.
- Mida dos veces y corte una vez. Mida dos veces y corte una vez.
- Cuando medir considerar el ancho de la herramienta de la marca.
- Cortamos a un lado de nuestra marca. Nunca por el medio.

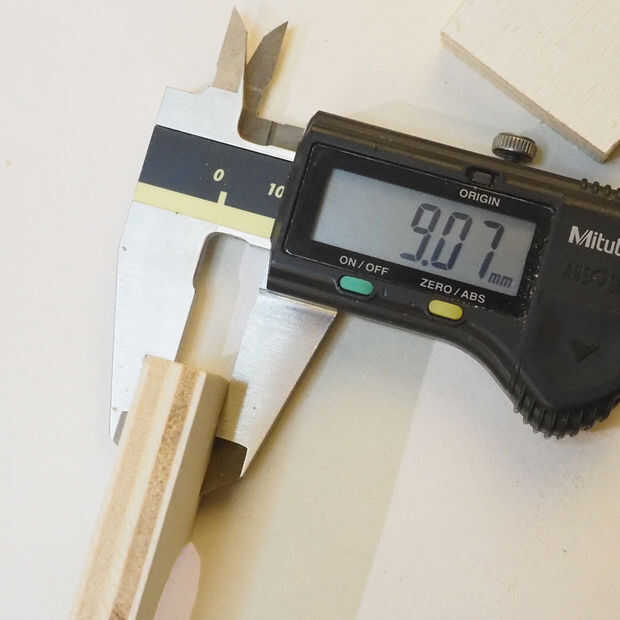

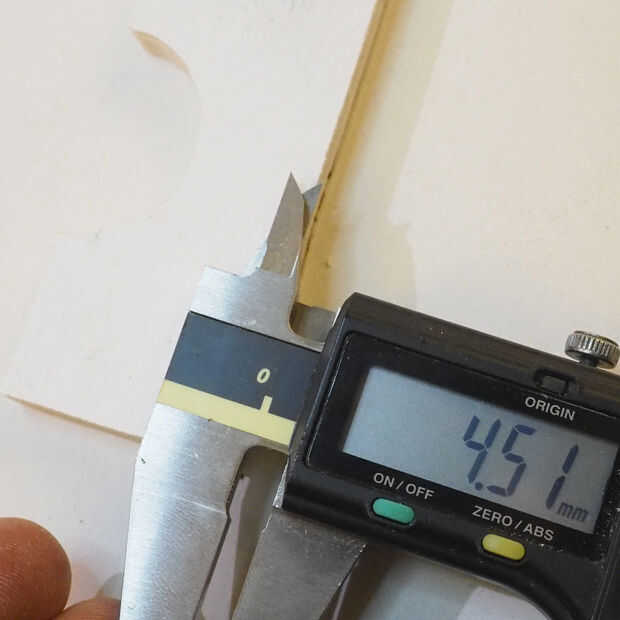

- El anime elimina aproximadamente 1 / 3mm de material más error. Cuenta para ello al realizar múltiples cortes en la misma hoja.
- Después del corte, la fase del borde con papel de lija, para evitar lesiones.

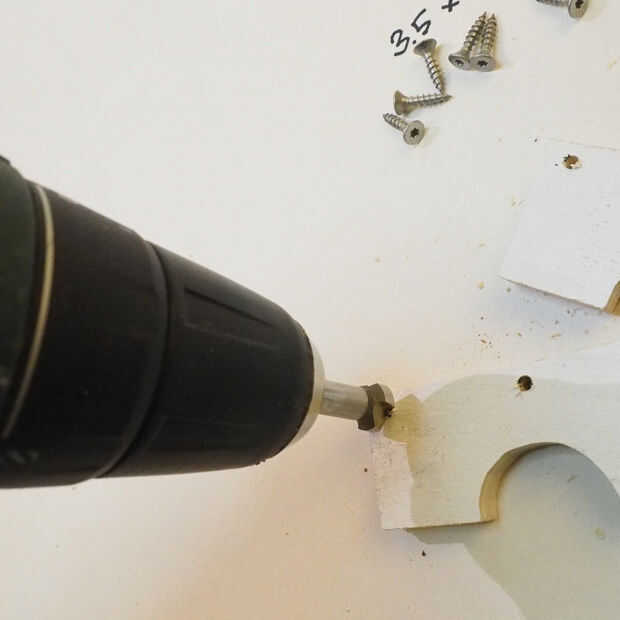

- Cuando atornille a través de la madera contrachapada, nosotros claro-taladro avellanado y, para facilitar el montaje.

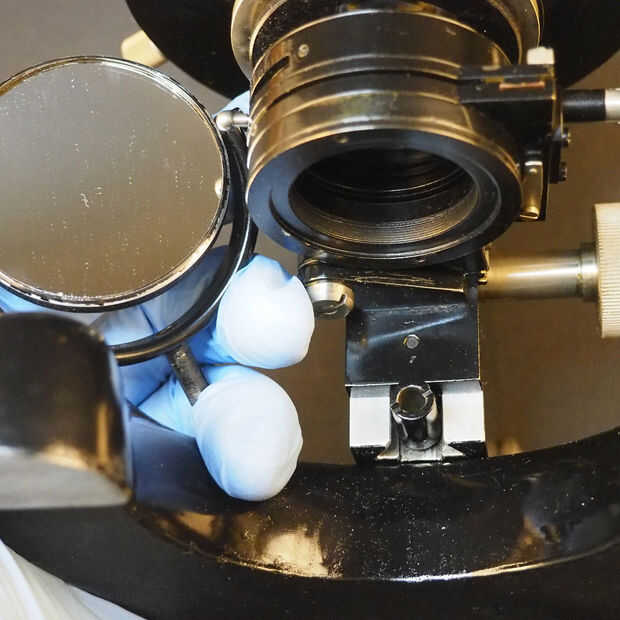

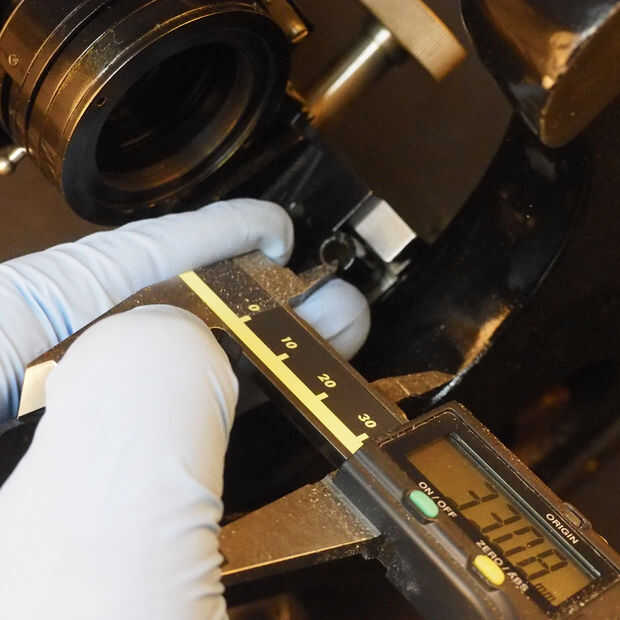

Primero, se Mida la distancia entre la tabla (parte inferior del microscopio) y el centro de donde se coloca el espejo. Como se puede ver, se trata de aproximadamente 33 mm en nuestro ejemplo.

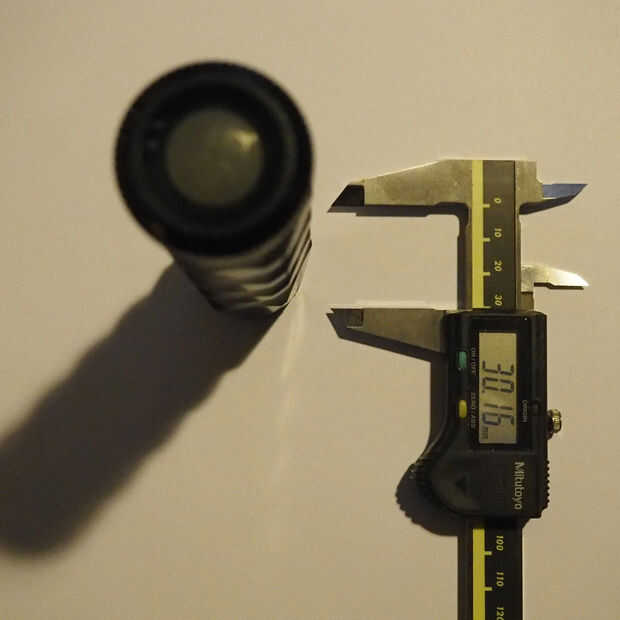

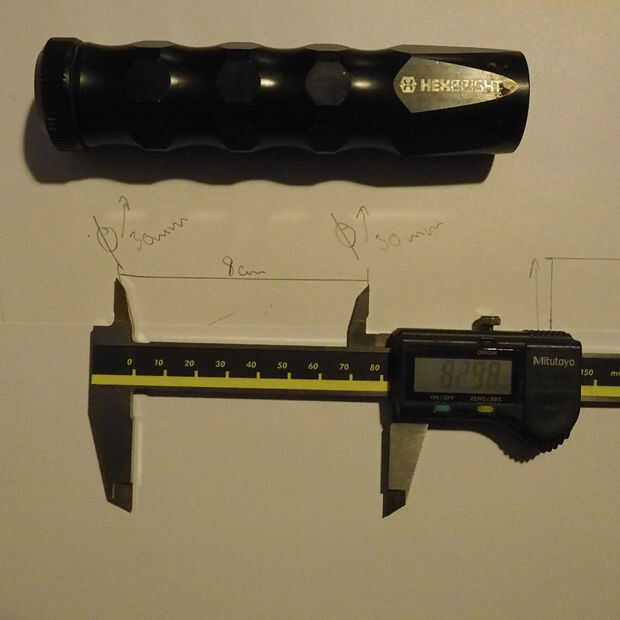

Segundo, medir el diámetro de la linterna en los puntos donde queremos apoyar por nuestra etapa (unos 30 mm aquí).
Por lo tanto, medimos hasta qué punto estos dos puntos están separado (80mm).

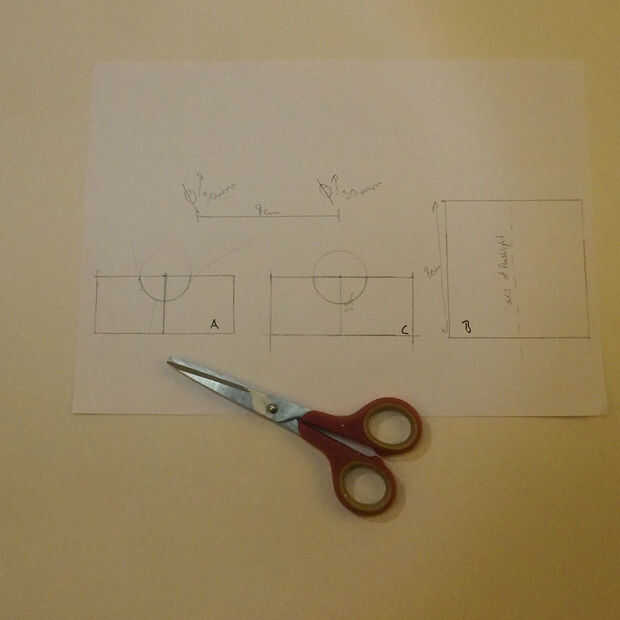

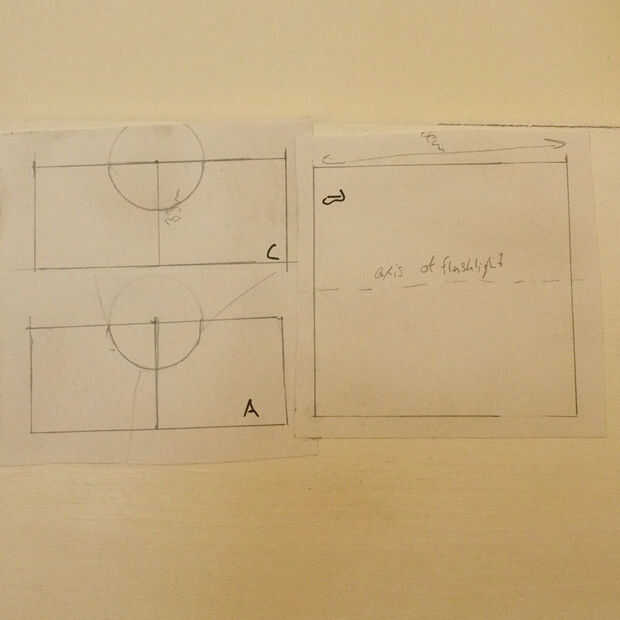

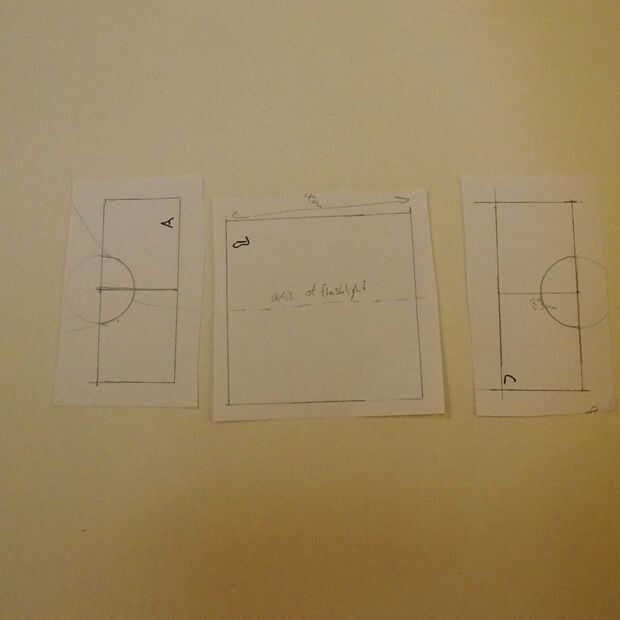

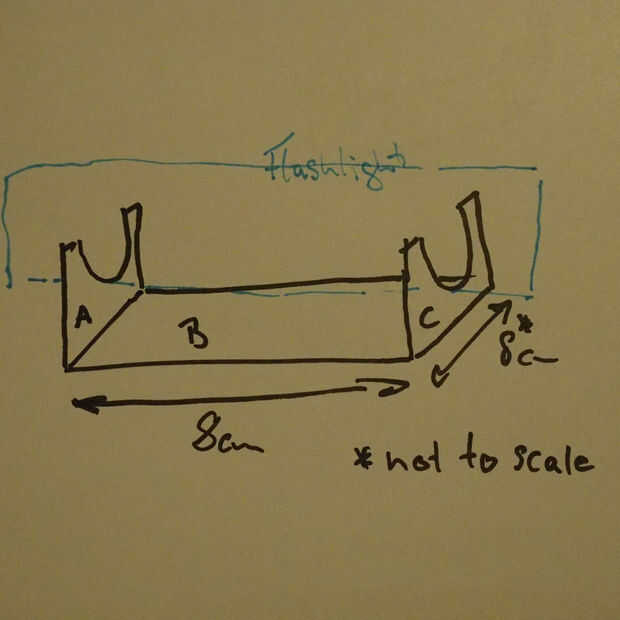

Por último, hemos de dibujar las formas de las piezas que necesita. Con cuidado mida cada dimensión y usar un compás para dibujar las grietas de la linterna. Tenga en cuenta el grosor de su material.

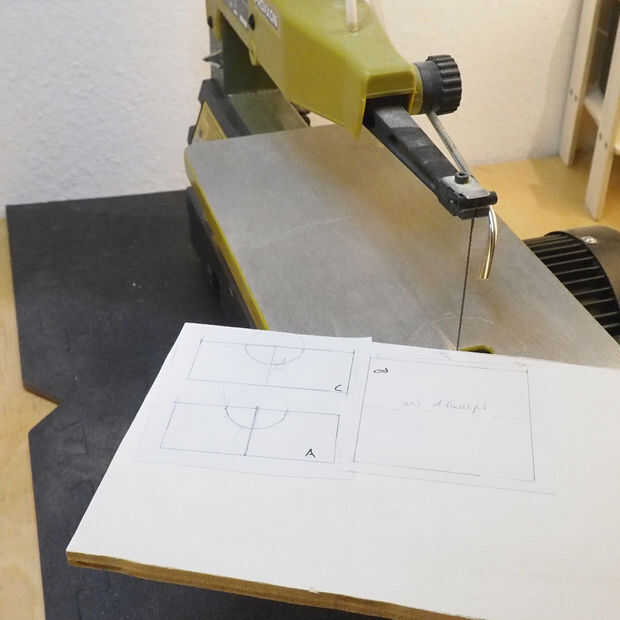

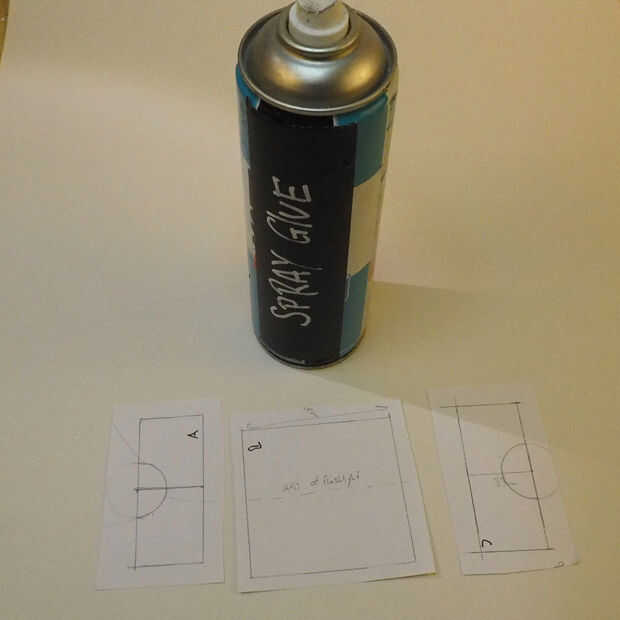

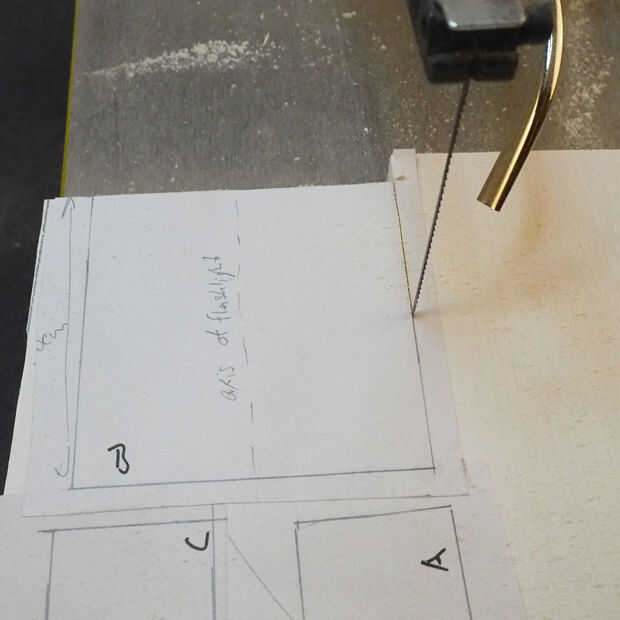

Una vez que esté seguro en su dibujo, recorto a utilizar como patrones con un margen externo alrededor de los bordes y aplicar un adhesivo en aerosol en la parte posterior. Deje que el adhesivo seque y colocar el patrón en la hoja de madera contrachapada.

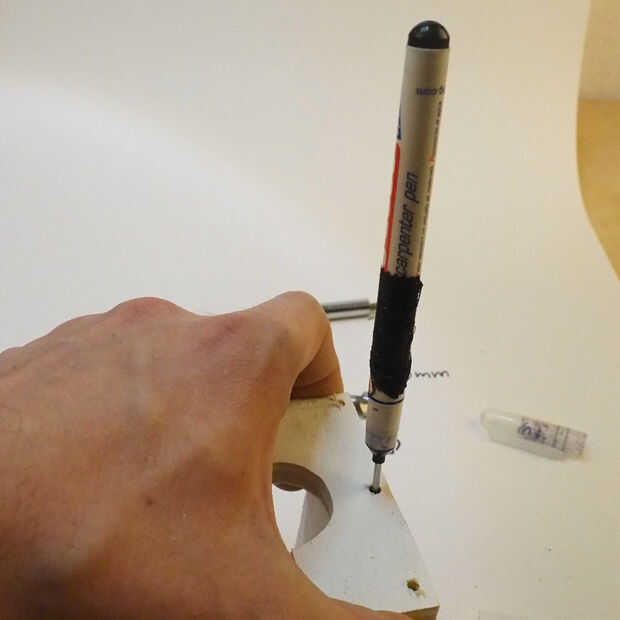

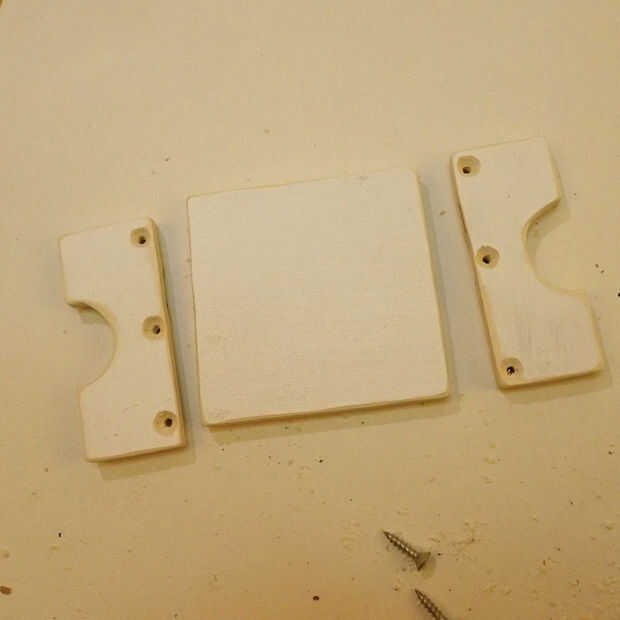

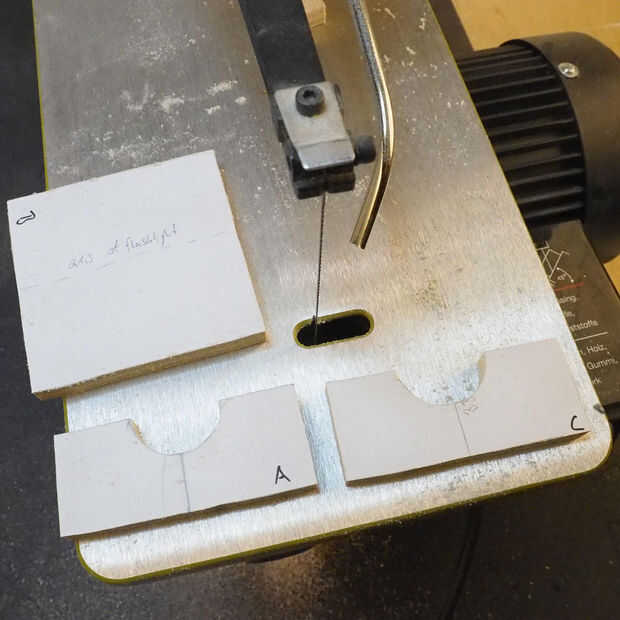

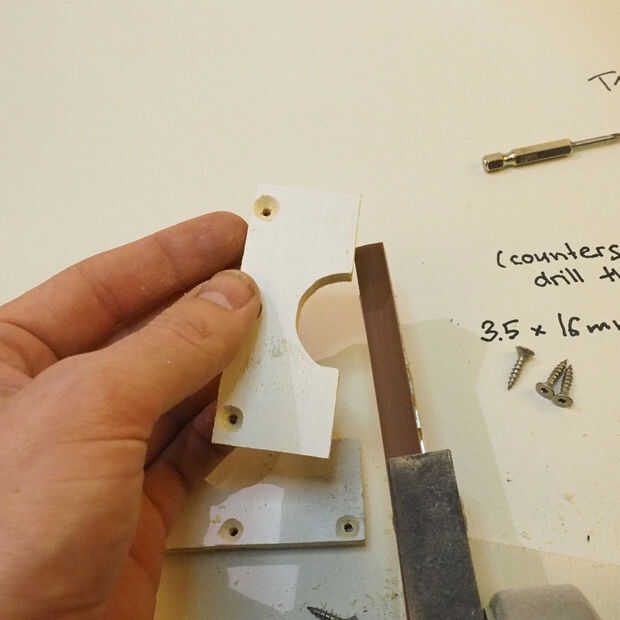

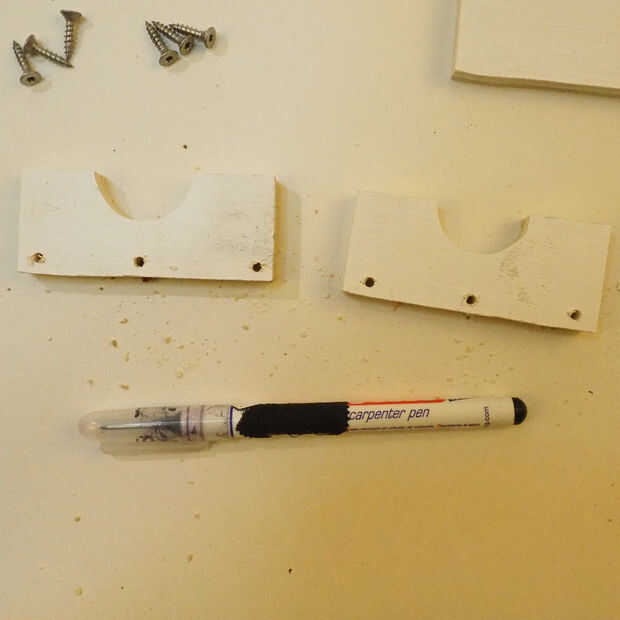

Ahora usted puede fácilmente cortar las formas de la madera contrachapada de. Prueba encajen y lijar los bordes para evitar lesiones. Perfore agujeros de 3mm en los lados A y C, para facilitar el montaje. Perfore y abocarde. Ahora marque las ubicaciones de los agujeros en el lado de la pieza C usar lápiz de carpintero. Continuación, utilice los agujeros de taladro a taladro de 2mm en el lado del pedazo C. (esto es opcional, pero se garantiza que la madera no se rompe de insertar los tornillos.)

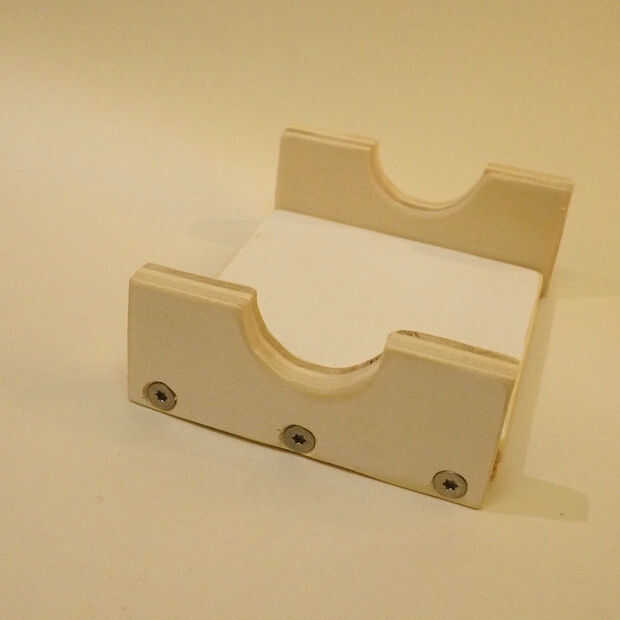

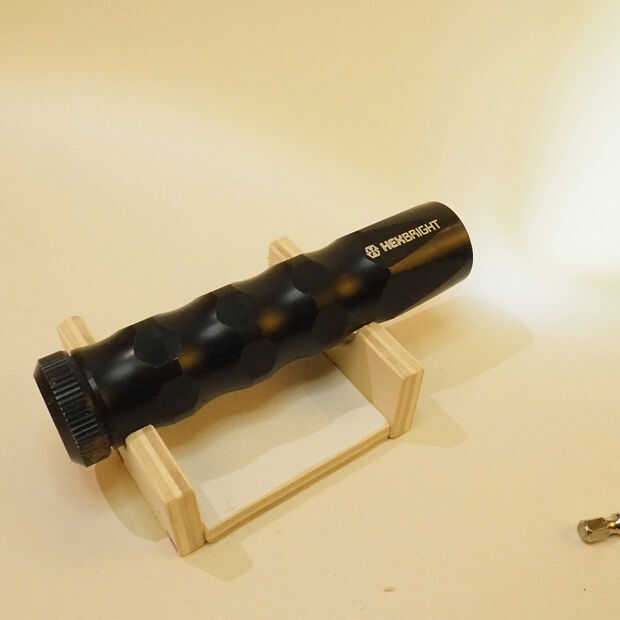

Uno está contento con las piezas, se puede montar con los tornillos.
A prueba y ser feliz.
