Paso 2: Agregar las baterías externas

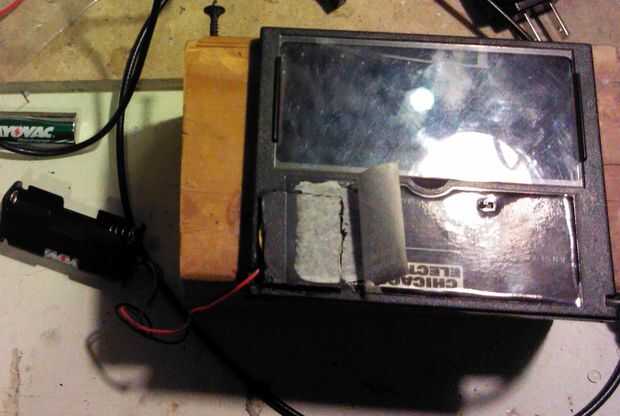

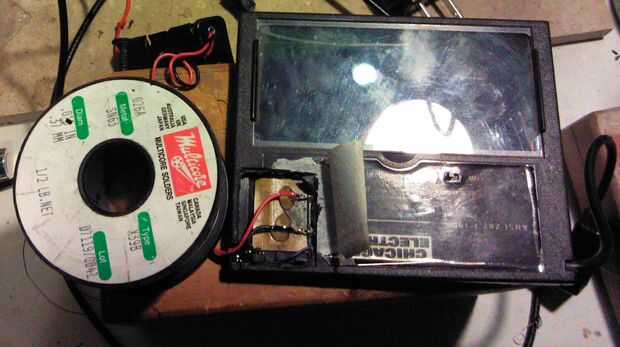

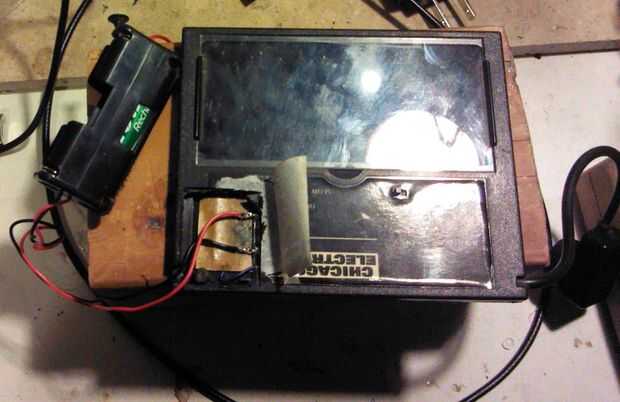

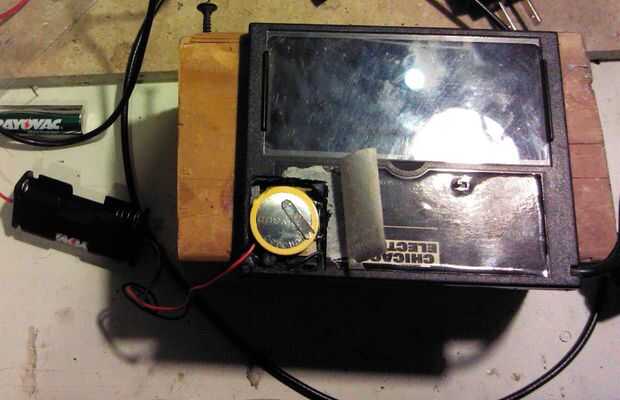

A continuación soldar los cables de soporte de batería 2xAA. Cable rojo para el positivo marcado donde se conectó la batería de CR3023.
Luego hacer el mismo procedimiento con el cable negro a la minus(gnd) marcada de plomo donde se conectó la batería de CR3023. Corte una ranura en el caso de LCD para que los cables de soporte se pueden encaminar fuera el caso. Pegamento caliente que el alambre conduce, ranura y corte de cola cubierta de plástico guardadas en su lugar. Para romper el suspense, pensé que estaba hecho en este momento, pero después de echar en las baterías y soldadura, me pareció que la atenuación oscurecimiento en el ajuste más oscuro de la lente no lo que solía ser.
Short_tangent_rant: en este momento tengo en internet e hice una búsqueda para ver si alguien más había intentado esto. Me gusta razonar hacia fuera y probar cosas primero antes de recurrir a Google. De esta forma que tengo que usar mis propios músculos creativos en primer lugar, antes de usar el poder del cerebro de otra persona. Esto puede ser tanto bueno y malo en que a menudo se puede aprender de otros ensayo y error antes de realizar una tarea, pero si siempre recurren a los demás para decirle cómo hacer las cosas, no funcionan a través de la "eureka" proceso de descubrimiento que puede conducir a menudo a nuevas y novedosas formas de hacer las cosas. End_Of Short_tangent_rant.
He encontrado algunos enlaces donde la gente había encontrado una batería 2 en lado opuesto de la lente, pero no pudo explicar su propósito o porqué generalmente todavía tenía vida razonable en la batería. Yo puedo aclarar esto. Los primeros poderes de batería la circuitería analógica (op-amps, etc) que procesan la luz de los niveles de un control entonces la unidad de la pantalla LCD de la lente que se oscurece. La 2 º batería es el voltaje de contraste para la pantalla LCD y es responsable de cómo oscuro puede ir la lente. Voltaje de contraste para pantallas LCD son muy baja corriente por lo que esta batería suele ser aún utilizable.
Voltajes de contraste a veces son negativos con respecto a los otros circuitos y este es el caso aquí. Las baterías de dos monedas están conectadas en serie, con la primera batería de conexión negativa a través de la PCB para el positivo de la batería 2. Esto crea una fuente bipolar + 3vdc /-3vdc para los circuitos procesamiento y contraste ambas analógicos.
Así que después de dremeling el caso para exponer y extraer la batería 2, utilizando el mismo procedimiento como la primera remodelación de la batería, poner en el 2 º conjunto de AA en el soporte de 2 º y había montado en el casco por encima de la lente.
Te recomiendo usar Velcro con adhesivo muy bueno que no salga con el tiempo. Líquido elemento denominado "Cola perfecta" en un tubo es uno de los mejores pegamentos claro alrededor. No es vinilo bases, pero gusta más silicona en los esteroides. Usé alambre Romex revestido en un sujetador para envolver en lugar.
