ReWire viejo Nokia manos libres (WH-102 y WH-205) para utilizar con los teléfonos Android (OMTP a CTIA cableado) (1 / 4 paso)

Paso 1: Abra el manos libres

Este tipo de manos libres se cierra con clips y es fácil de abrir y cerrar. Estoy usando un cuchillo para esto, pero si tiene solución mejor sugerirlo.

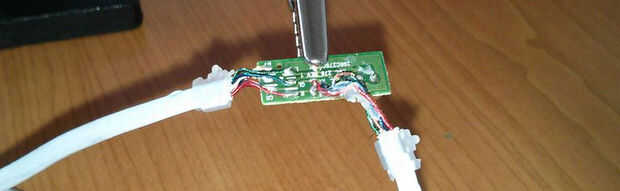

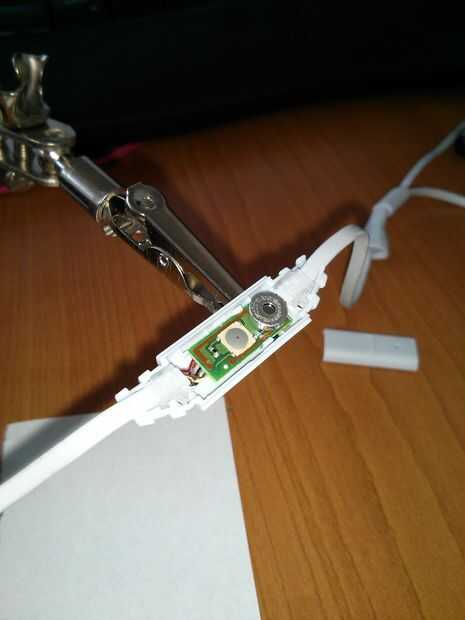

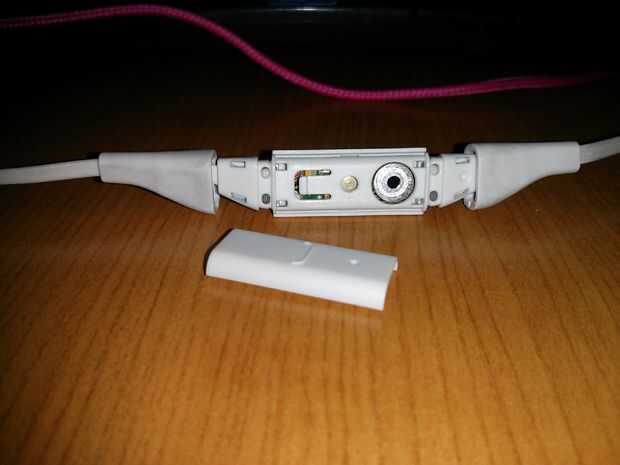

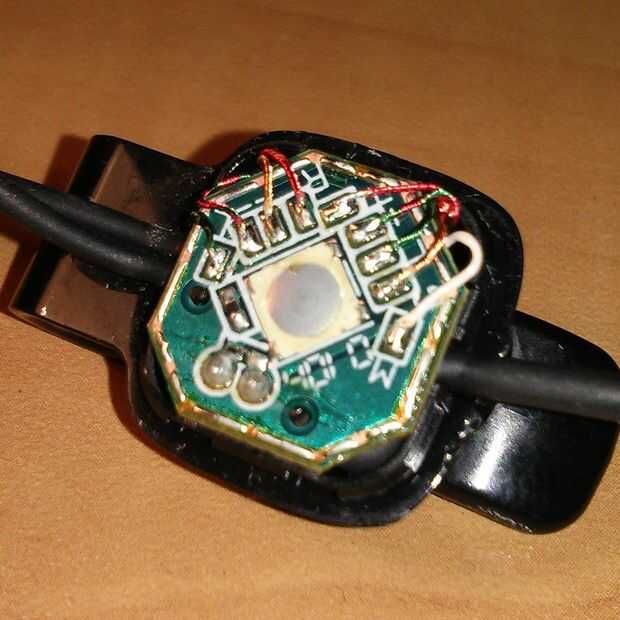

Aquí es el interno de manos libres.

Contamos con 5 cables de conector de 3,5 mm.

Voy a describir su función

WH-102 (negro)

  1. Cable blanco - Mic +
  2. Alambre de oro - Mic GND
  3. Verde alambre - auricular izquierda +
  4. Cable rojo/verde - tierra de auriculares
  5. Cable rojo - auricular derecha +

WH-205 (blanco)

  1. Cable blanco - Mic +
  2. Alambre de oro - Mic GND
  3. Verde alambre - auricular izquierda +
  4. Azul - el auricular izquierdo GND
  5. Cable rojo/verde - RightHeadphone GND
  6. Cable rojo - auricular derecha +

Tenemos otro 4 cables, que son para los auriculares (WH-102 y WH-205).

  1. Verde: izquierda +
  2. Rojo/verde y oro - GND
  3. Rojo - derecho +
