Paso 3: Vuelva a conectar el manos libres
Así que prácticamente tenemos que cambiar el micrófono (Mic +) y el cable GND, pero no es así de simple. Porque son cinco cables de cuatro clavijas hay dos cables por el suelo (uno para micrófono) y otro para los teléfonos. Después de intercambiar el Mic + y GND cable (blanco y oro), es necesario cortar el segundo cable GND (para WH-102 rojo/verde, WH-205 azul y rojo/azul), porque está en su nuevo micrófono + pin en gato y hace corto circuito y hacer puente entre rojo/Green(for WH-102) azul, punto soldador rojo/azul (para WH-205) y blanco y se hacen con cableado.

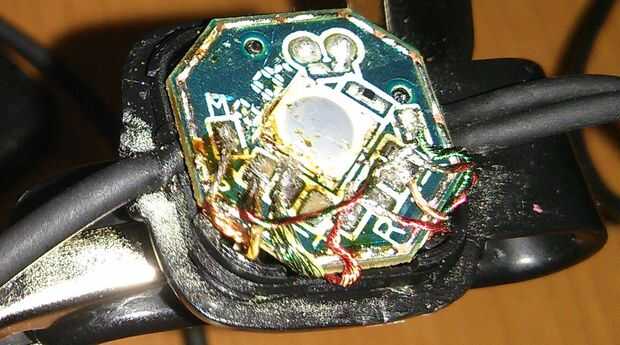

Nota: En mi cuadro el puente se hace directamente del suelo procedente de toma a tierra de los auriculares, porque es un poco difícil hacer ese pequeño puente sin tocar cerca de puntos de soldadura. Es no importa cómo se hace (WH-102)
En la configuración final (CTIA) el cable son:
WH-102
- Cable blanco - GND (mic y teléfonos)
- Cable de oro - Mic +
- Verde Cable - auricular izquierdo +
- Cable rojo/verde-corte/no usado
- Cable rojo - audífono derecho +
WH-205
- Cable blanco - Mic +
- Alambre de oro - Mic GND
- Verde alambre - auricular izquierda +
- Cable rojo/azul-corte/no utilizada
- Azul - corte/no utilizada
- Cable rojo - auricular derecha +
Lo siento por el cuadro que falta de listo para usar WH-205, pero lo perdieron.
