Paso 4: cableado
ADVERTENCIA: Desconecte la alimentación en el disyuntor o fusible al servicio, instalar, quitar o modificar el actual hogar cableado o instalaciones eléctricas. Instalaciones eléctricas serán instalados y utiliza de acuerdo con las normas y códigos eléctricos. Electricidad es peligrosa y puede causar lesiones personales o muerte así como otras pérdidas o daños si no usado o construido correctamente. Si tienes alguna duda qué tan nunca acerca de cómo realizar el trabajo eléctrico, contrate a un electricista certificado para realizar el trabajo.
Yo sin cubrir todos las particularidades detalladas sobre cómo realizar el cableado residencial. El trabajo que se realiza es similar a la sustitución de un interruptor de dos vías. El proceso puede tomar algún tiempo, especialmente si usted tiene una pequeña caja. Recortar hacia atrás el alambre nuevo según sea necesario para asegurarse de que tiene suficiente espacio en su caja.
Nota: estoy usando una caja de vacío para proporcionar mejores imágenes del proceso de instalación ya que es difícil conseguir fotos de una instalación real cuando usted debe desconectar la alimentación y no tienen una buena fuente de luz.

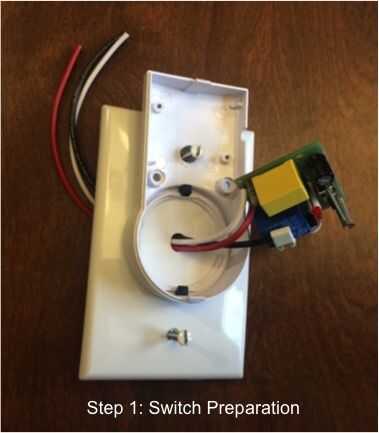

- Preparar el interruptor como se muestra.
- Desconecte la alimentación al interruptor que va a trabajar en.
- Retire el interruptor de luz existente.

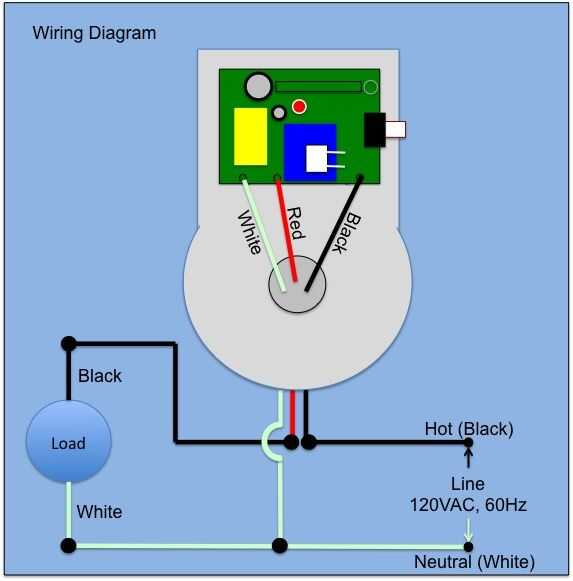

- Utilizando el esquema proporcionado, instale el nuevo interruptor. Puede que necesite recortar el cable desde su nuevo interruptor de luz para conseguir todo para caber en la caja.

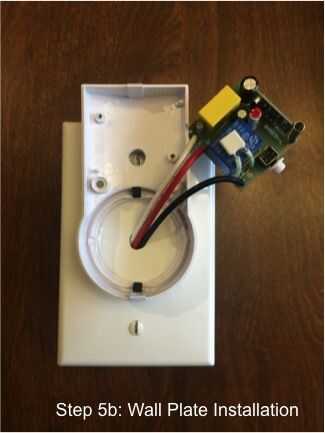

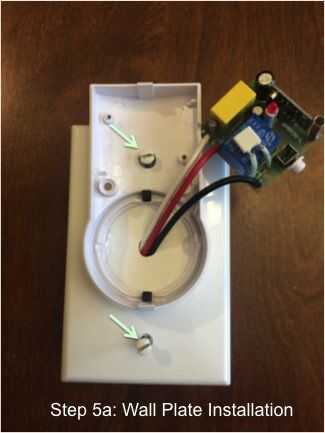

- Instale nueva placa de pared y el interruptor.

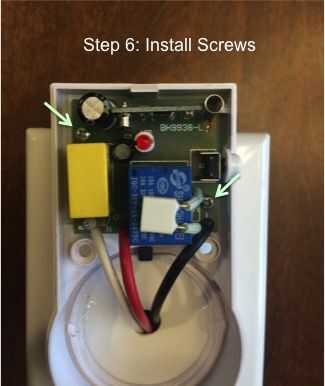

- Empuje cableado sobrante en caja e instalar circuitos para vivienda utilizando los dos tornillos que se salvaron durante el desmontaje de la cubierta de nuevo proceso.

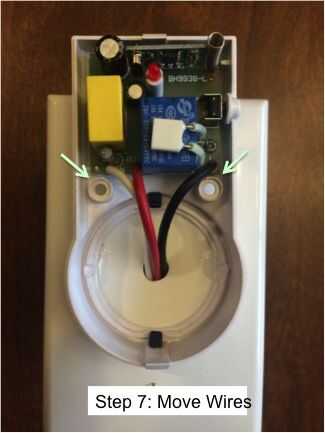

- Asegúrese de que el cable blanco y negro se empuja lejos el jefe circular dos en la vuelta de la vivienda. La cubierta delantera tiene características similares a llenar este espacio.

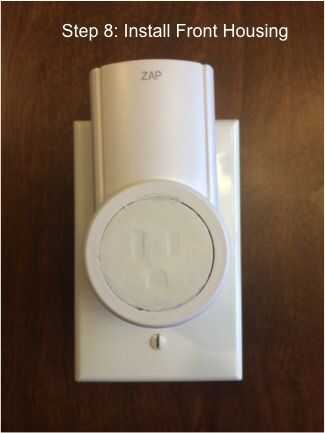

- Instale la cubierta delantera.

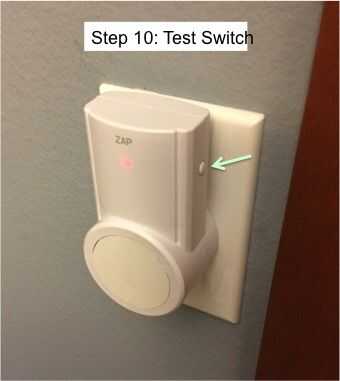

- Encienda el interruptor.
- Use botón blanco en el lado de la caja para el interruptor.
