Paso 3: cableado

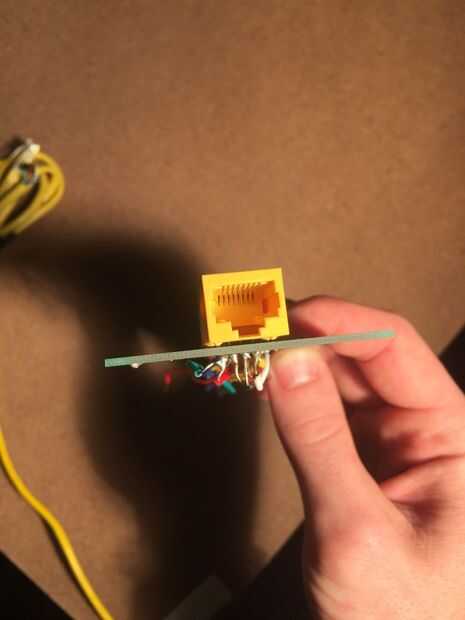

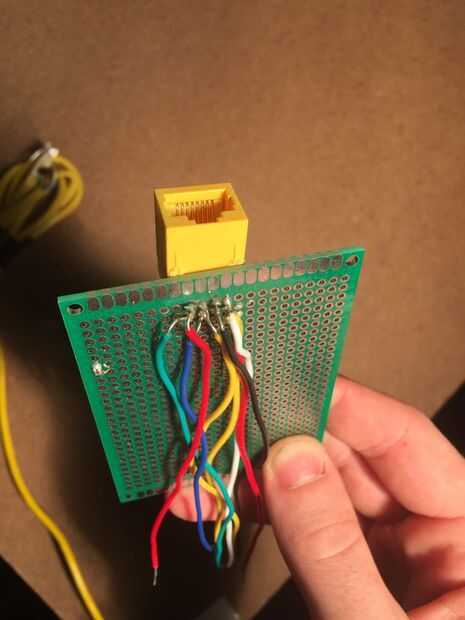

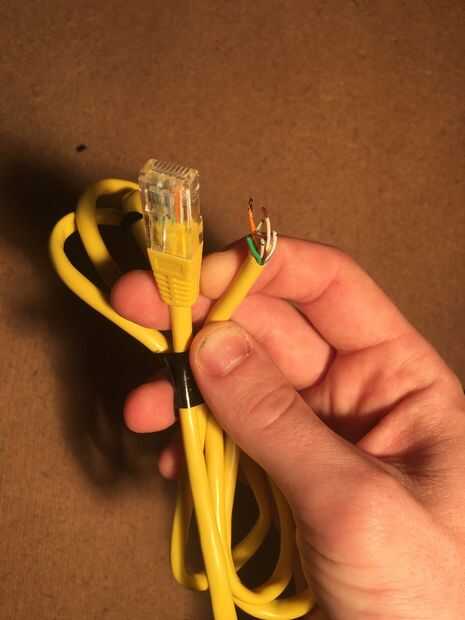

Originalmente tenía intención de utilizar un cable de red RJ-45 y mujer puerto de un router viejo como mi conexión entre servo, lector RFID y arduino. Estaba muy entusiasmado con esta posibilidad y terminó prueba cada cable de extremo a extremo y código de colores donde todo sería soldado. Al final después de horas de soldadura, pruebas, desoldar, soldar, etc. simplemente no he podido conseguir que funcione. Si alguien puede explicarme por qué no puede haber funcionado le agradeceria la lección.

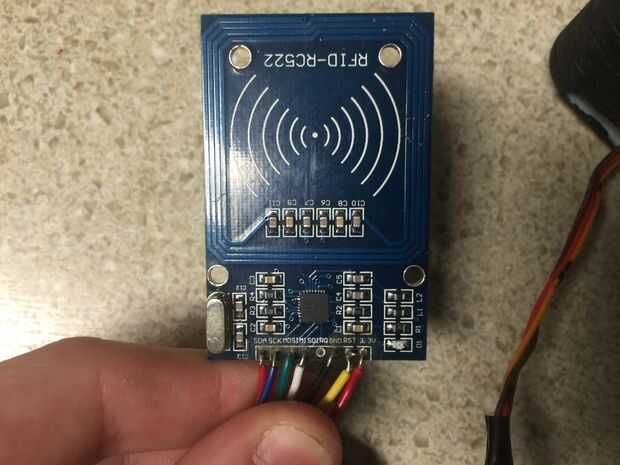

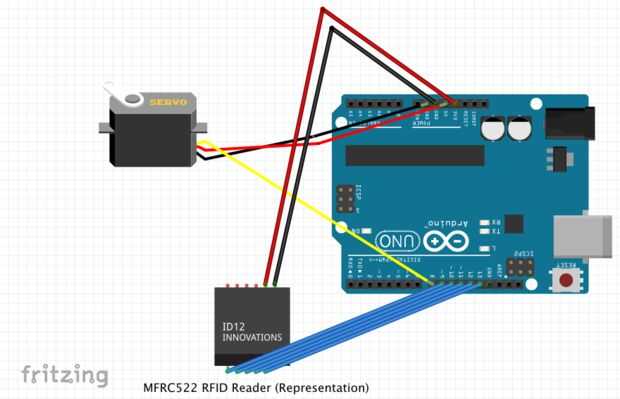

Consulte el diagrama de Fritzing para una mejor comprensión de los cables. Una representación de la viruta RFID fue utilizada en el diagrama con el cableado actual para ser visto en las fotos.

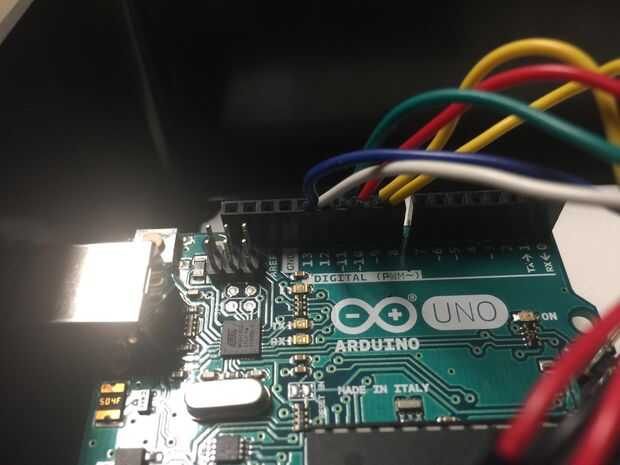

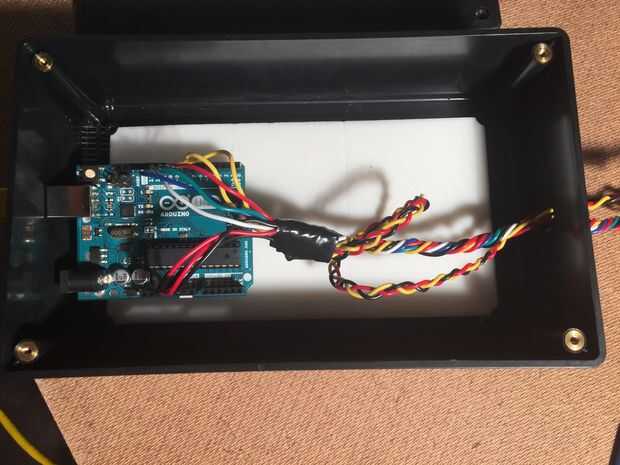

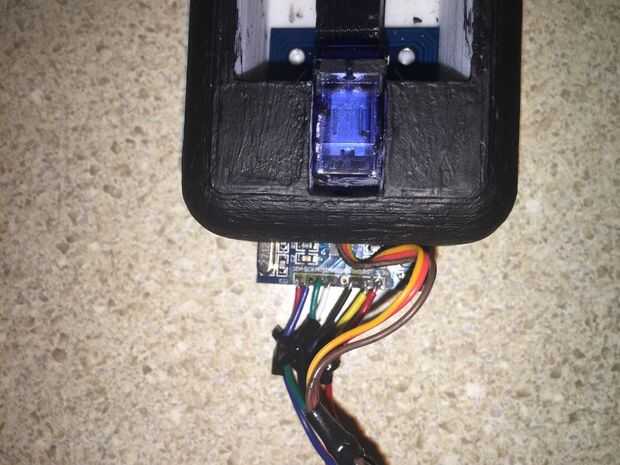

En la parte superior del bosquejo RFID candado (en la sección de código) encontrará un mapa de cableado para asegurar que todo es elaborado correctamente. También puede referirse a las imágenes de otro ángulo.
