RFIDuino - usando un lector de RFID y Arduino para hacer un rompecabezas GeoCache (2 / 3 paso)

Paso 2: circuito

No tengo un esquema pero elaborará uno si hay suficientes solicitudes.
Sin embargo, es un circuito bastante simple así:

Lector de paralaje:
VCC de 5V
Permitir al pin digital de Arduino 2
SOUT al pin digital de Arduino 5
GND a tierra

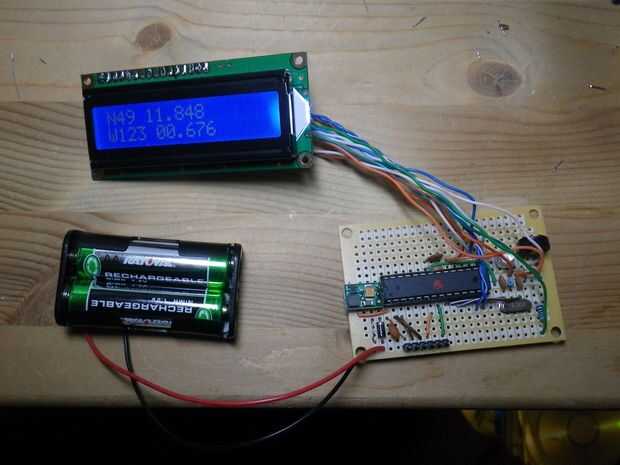

Pantalla LCD
Pin 1 a tierra
Pin 2 a 5V
PIN 3 pin medio bote (contraste) de recortar
Pin 4 a pin digital de Arduino 7 (RS)
Pin 5 a masa
PIN 6 a pin digital de Arduino 8 (EN)
PIN 11 al pin digital de Arduino 9 (DS4)
Pin 12 al pin digital de Arduino 10 (DS5)
PIN 13 para pin digital de Arduino 11 (DS6)
14 PIN a pin digital de Arduino 12 (DS7)
PIN 15 a 5V (contraluz +)
Pin 16 a tierra mediante resistencia de ~ 100 ohm (luz de fondo-)

Booster de 5V
Esto tiene Vin, tierra y Vout

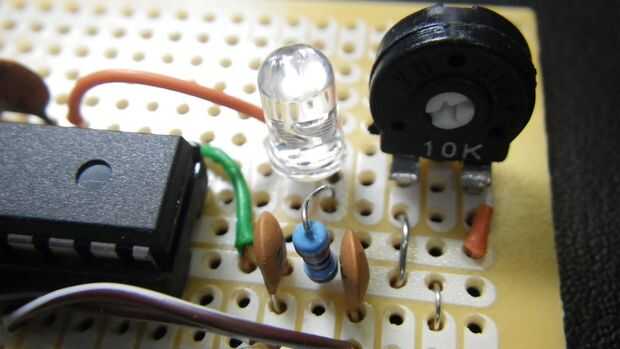

Ajuste pot de 10K
Un lado a 5V
Medio para LCD
Otro lado a la tierra
