RFM69 / Arduino Pro Mini tener animada discusión con JeeLink (2 / 5 paso)

Paso 2: Montar RFM69 para Mini Pro

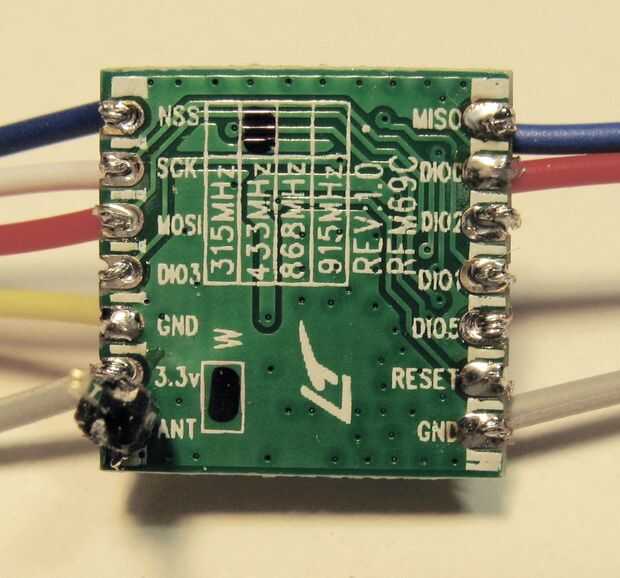

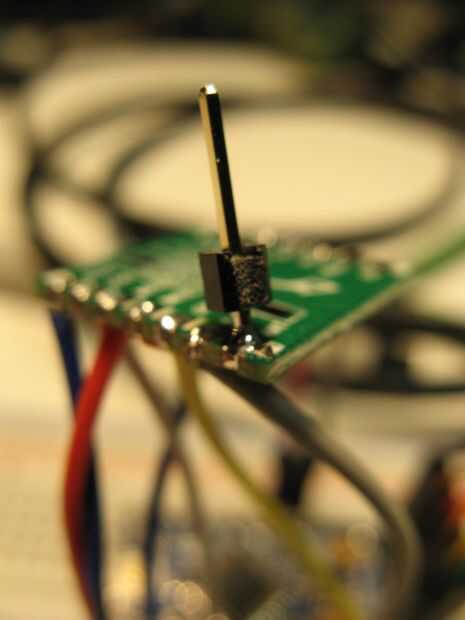

1. Tome 4 cables de puente de tablero con los pernos que son cerca de 6 pulgadas de largo y cortar por la mitad. Tira de los extremos cortados y soldadura para las pastillas de la Junta de rfm69. La soldadura a ambos cojines de suelo, MISO, MOSI, VCC, NSS, SCK y DIO0. Soldadura con cuidado (!) un pin solo encabezado a la almohadilla ANT (antena).

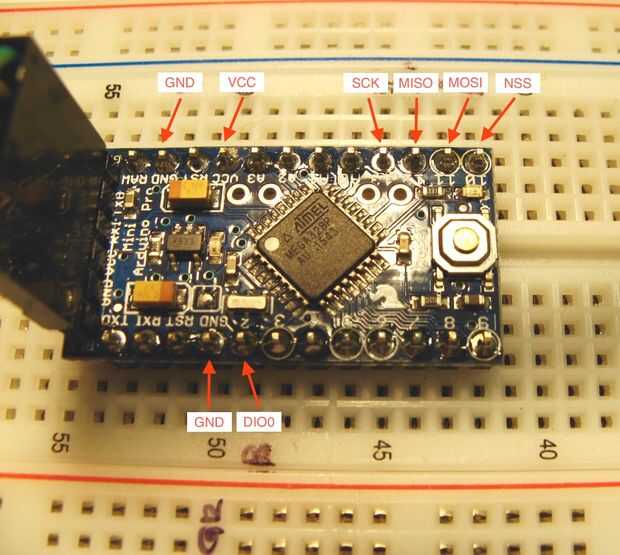

2. Coloque el Mini Pro en un protoboard y enchufe los cables de la rfm69 para el mini pro. Tenga en cuenta que se enchufa el cable DIO0 en pin 2 mini

3. tomar un 6 en puente con un extremo hembra y enchufar en la clavija de antena

4. Enchufe el cable FTDI y enchufe en el puerto usb. Se encenderá un led rojo solo.

5. ahora es un buen momento para averiguar la dirección de dispositivo serie para el cable FTDI.
