RGB 4x4x4 LED Cube (1 / 6 paso)

Paso 1: Reunir todo lo que necesita

Así, los primeros seres humanos eran cazadores y recolectores; compactación el material que necesitaban para sobrevivir. Para seguir sus pasos, es tiempo para reunir los componentes que necesitamos.

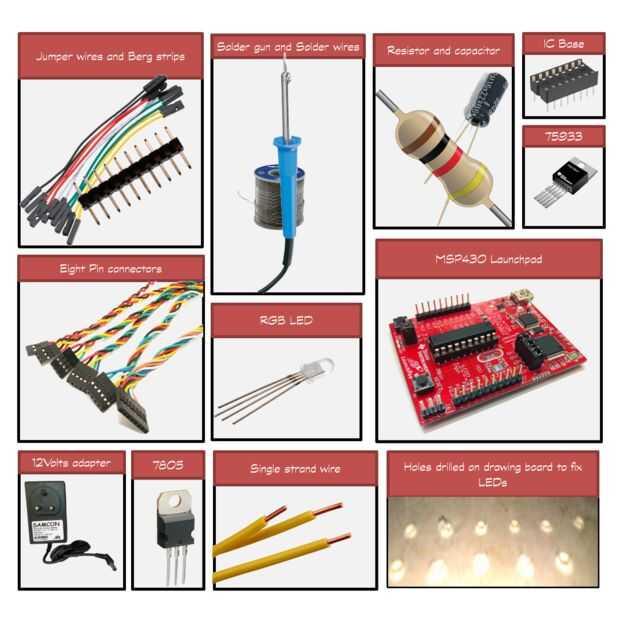

¿Qué necesita?

• Para la estructura:
  1. LEDs RGB x 64 (LEDs pulidas se prefieren; si no Pula los LEDs usando papel de lija a la difusa luz)
  2. Rollo de alambre x 1 de la hebra
  3. Rollo de cinta x 1 de aislamiento
  4. Soldador (preferiblemente uno con una punta fina) x 1
  5. Soldadura rollo de plomo x 1
  6. Tablero de dibujo / cartulina x 1 (un viejo como usted tendría que perforar en este)
  7. Un taladro (para lo Stark) / un gran clavo y un martillo (para los Thors y pontones)
  8. Tubos de plástico / cartón cilíndricos de diámetro 5 cm.
• Para el circuito:
  1. Tablero de uso general x 1 grande
  2. Bases del IC (pin 16) x 12 tiras de Berg
  3. Adaptador de 12 voltios 2 amperios
  4. 8 conectores
  5. Cables de puente x un montón
  6. 25 uF Capacitor x 1
  7. resistencia de 1k ohm x 10
• ICs y tableros:
  1. TLC5916 x 10 (cambio de 8 bits de fregadero actual registra controladores LED de Texas Instruments (C))
  2. 74HC595 x 1 (8 bits fuente cambio registros)
  3. 7805 x 2 (potencia suministro uso 2 en paralelo para evitar el calentamiento de la fuente)
  4. 75933 x 5 (LDOs para suministrar suficiente corriente a la fuente)
  5. MSP40 FET Launchpad x 1 (para programar el controlador)
  6. MSP430G2553 IC
• Requisitos de software:
  1. Código compositor estudio por Texas Instruments
  2. Término de Tera o cualquier otro emulador de terminal
  3. Códigos de fosfeno (opcionales, para sincronizar el cubo a la música y todas sus preocupaciones se hunden)
     [consulte nuestra pared instructable sobre cómo usar el fosfeno (enlace de github para código:)]
