Paso 2: Derecha, en primer lugar, el circuito.

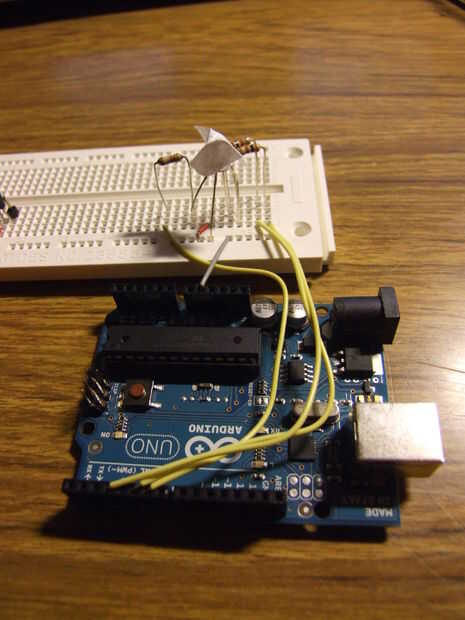

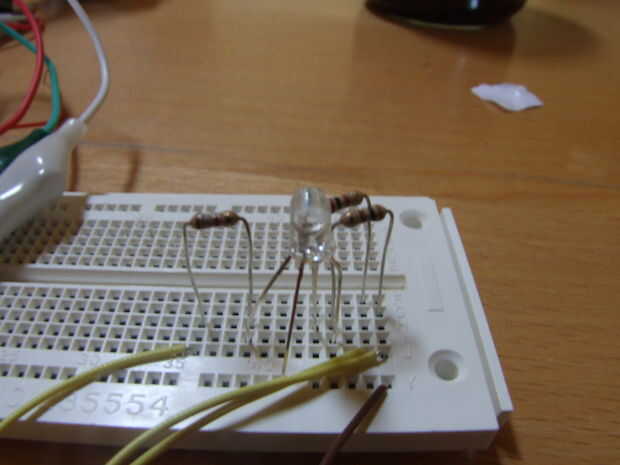

Se conectan a la placa a la Arduino como muestra entre + 5V y GND. Asegúrese que los pernos que conectado el ánodo led a son pines PWM (tienen un ~ sobre ellos). Una vez que está todo hecho, es la programación. Salidas de Arduino 5v para conseguir un cambio en los niveles de luz, que utiliza un sistema llamado modulación de anchura de pulso. El Arduino genera una onda cuadrada a una frecuencia determinada. Si tienes el ciclo de trabajo de la salida a 100% (255 en nuestro caso, 8bits), el led estará en todo momento. Si el ciclo de trabajo se establece en 50% (127) el led estará en la mitad del ciclo. Si se establece en 0% (0) será totalmente apagado. No vemos este efecto porque la frecuencia es demasiado elevada para poder observar la luz de encendido y apagado.

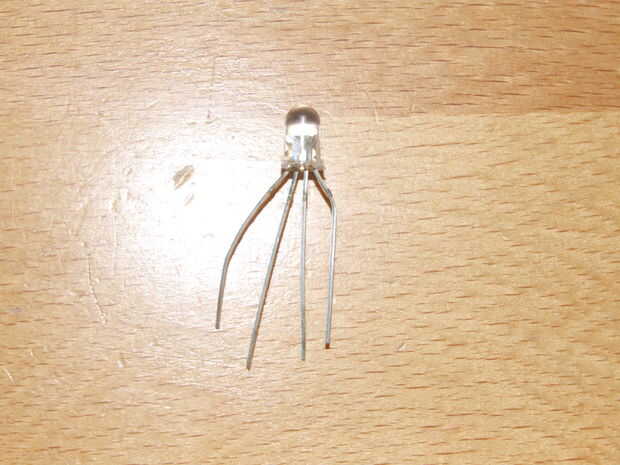

Si usas claro RBG, necesita alguna manera de difundir la luz. He conseguido esto colocando parte de una etiqueta adhesiva en la parte superior del led, pero debería funcionar cualquier material blanco (papel, cinta adhesiva, calcetines blancos...)
