RGB control remoto (pinguino + web + linksys) (2 / 3 paso)

Paso 2: RGB control remoto pinguino

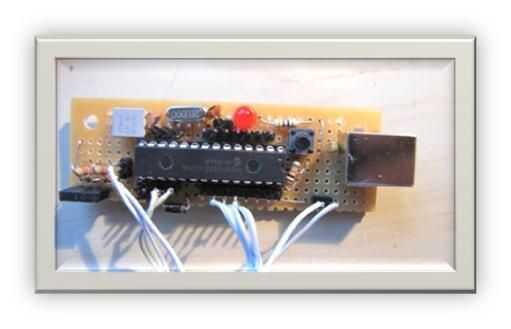

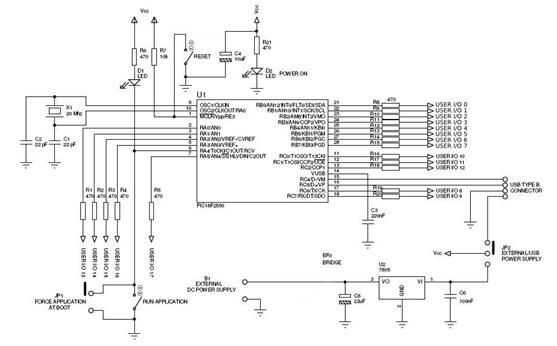

Usar una interfaz con el microcontrolador 18F2550 PINGUINO PIC Firmware v2, 12. Esto tiene una programación básica, que intenta transferir vía comunicación serial desde el servidor web y scripts que envían órdenes y datos vía puerto serial. Por ejemplo enviando el carácter "R" significa decir el microcontrolador que los LEDs rojo sólo gire. Y así con todos los colores y combinaciones.

Enlace original http://www.hackinglab.org/pinguino/index_pinguino.html
enlace http://pinguino.walii.es Madrid

El programa cuenta básicamente el microcontrolador que el puerto serie y escuchar al llegar estado R por ejemplo, envían un salida de pulso a 5volts continua especial para los LEDs rojos. Y finalmente enviados al puerto serie el nombre del color que se ha encendido.
El código es el siguiente. USO PINGUINO GUI a programate.

/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 cm 5.4pt 0 cm 5.4pt; mso-para-margen-top: 0 cm; mso-para-margen-derecha: 0 cm; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0 cm; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-fareast-font-family: "Times New Roman"; mso-fareast-theme-font: minor-lejano Oriente; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin;}

Prueba de Puerto serie comandando RGB

walii.es 2010

Aquí agregamos las variables posibles las.

int i; para nuestro contador de puertos

int clave; para la tecla escucha por el Puerto serie.

void setup()

{

Aquí configuramos los puertos de salida para inicien

en estado de SALIDA y APAGADOs.

para (i = 1; i < 4; i ++) {}

pinMode(i,OUTPUT);

digitalWrite(i,LOW);

}

Aquí configuramos el Puerto serie, para escuche peticiones a 9600bps,

suficiente para este proyecto.

Serial.Begin(9600);

}

Y por acá podemos ver la configuración de comandos un el en de escuchar Puerto

serie y hacer lo necesario para iniciar los leds correspondan a la acción

void loop()

{

Si Serial.available()

{

Key=serial.Read(); Escucha el Puerto serie...

Si (clave == 'r') digitalWrite(1,1),digitalWrite(2,0),digitalWrite(3,0),Serial.print("rojo");

Si (clave == 'v') digitalWrite(1,0),digitalWrite(2,1),digitalWrite(3,0),Serial.print("verde");

Si (clave == 'a') digitalWrite(1,0),digitalWrite(2,0),digitalWrite(3,1),Serial.print("azul");

Si (clave == estoy ') digitalWrite(1,1),digitalWrite(2,1),digitalWrite(3,0),Serial.print("marron");

Si (clave == 'b') digitalWrite(1,1),digitalWrite(2,0),digitalWrite(3,1),Serial.print("morado");

Si (clave == ' n ') digitalWrite(1,0),digitalWrite(2,1),digitalWrite(3,1),Serial.print("celeste");

Si (clave == 'w') digitalWrite(1,1),digitalWrite(2,1),digitalWrite(3,1),Serial.print("blanco");

Si (clave == 'c') digitalWrite(1,0),digitalWrite(2,0),digitalWrite(3,0),Serial.print("apagado");

Serial.Print("\n\r"); por ultimo imprimimos el nombre del color seleccionado.

}

vuelve a comenzar el bucle

}
