Paso 4: Conectar el + 5v y GND a todo.
![]()

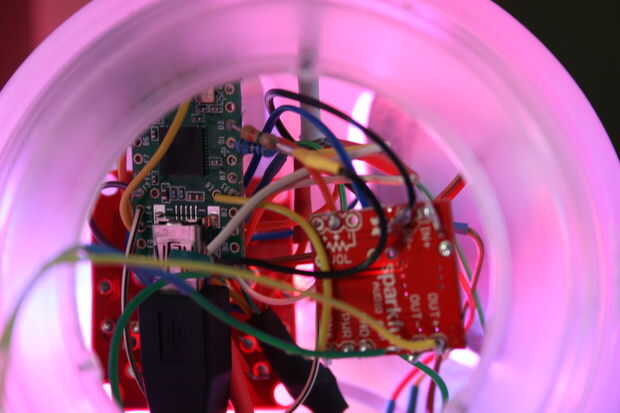

Toma tu cable de iPod y córtelo ~ 2" del conector de iPod. Tomar el lado de iPod y empújelo a través del orificio que ha perforado en la parte superior. Con peladores de alambre, retire con cuidado la 1/2 centímetro del aislamiento exterior blanco. Habrá 4 cables y el blindaje trenzado. Mueva el blindaje trenzado a un lado y cortarlo. Pele los cables verdes y blanco y girar juntos. De la soldadura. Pele los cables rojo y negro y dos trozos de cable de cinta que les de la soldadura (Asegúrese de que el rojo y negro no están en contacto). Son el poder y la tierra. Engarzadora todas sus conexiones. Tomar el cable Mini-USB y cortarlo ~ 2" desde el lado mini. Puesto que a un lado por ahora. Tome su Teensy y soldar un cable desde los pines Vcc y GND (izquierdos y derecho de la toma USB) a la correspondiente Vcc/GND que usted simplemente soldado al cable de iPod. Recuerde, esto es dentro de la manzana caja pro. NO no termoencogibles esta conexión todavía. Tomar el amplificador de audio de Sparkfun y soldar dos cables a sus pines Vcc/GND. Conecte los otros extremos a las conexiones que hiciste entre el teensy y el conector de iPod. (Llamaremos a estos los "cubos" Vcc y GND). Tome su desglose de Sparkfun RGB y montarlo. (
Instrucciones)
5 cable de cinta de alambre a los pines de salida de la soldadura. Deje los tres hilos R/G/B y conectar a Vcc y GND a nuestros "cubos". Ahora que se acaban los cubos, puede poner algún termo retráctil en la parte superior y encogimiento!
