Paso 5: El LED y el altavoz
![]()
Mirar este
pinout Teensy, veo que los pines 12, 14 y 15 pines PWM. PWM es una manera de cambiar de brillo con una onda cuadrada. Para más Descripción detallada de PWM, ir a la

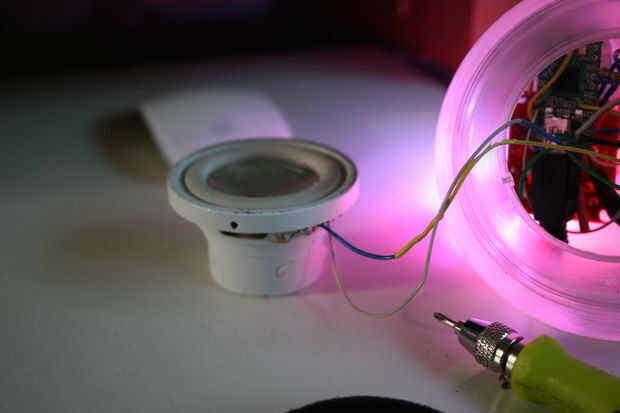

Página de Arduino. Suelde los cables R/G/B los pines 12, 14 y 15. Ahora, soldar dos cables al altavoz. Les de la soldadura para los cables de salida del amplificador audio de sparkfun. La polaridad es importante. Tome un pedazo de 7 hilos de cable de cinta (aproximadamente de 6" de largo) y pase por el agujero de plata en la parte posterior. Tomar el extremo Mini-USB del cable que cortamos antes y enchúfelo en el teensy. 1/2 cm de aislamiento de la tira. Habrá 4 cables y un blindaje trenzado. Decidí no conecte el blindaje trenzado. El blindaje detiene EMI posible o cualquier tipo de estática. Mi dispositivo funciona sin él. Por lo tanto, cortar el blindaje. Conecte los cuatro cables (rojo, negro, verde, blanco) a los cables en el cable de 7 hilos cinta, soldadura y termo retráctil. Luego soldar dos cables a la entrada del amplificador de audio. Suelde el otro extremo a dos de los hilos del cable de cinta.
En Resumen: el altavoz está conectado a la salida del amplificador, cables de 4 Mini-USB y la entrada del amplificador están conectados al cable de 7 hilos cinta dejando un hilo, el RGB LED está conectado a los pines PWM y el mini-USB está enchufado el teensy.
